第1章  項目概述
1.1  燃油運輸監控管理行業需求分析
       油罐車的運輸狀況難以實時掌握，在一定程度上制約了企業經營效益的提高。燃油產品的安全運輸在石油運輸企業管理中一直是倍受關注的問題，在燃油產品的運輸中，盜竊、搶劫以及員工的不規范行為給企業帶來了不同程度的損失，而普通的計算機系統管理的信息化已經不能解決這個問題，擁有一套可對燃油運輸車輛進行實時監控的移動定位系統成為石油運輸企業管理中不可或缺的輔助手段。3G/GPS技術的不斷進步和發展給石油運輸行業的儲運管理提供了新的方式，通過GPS技術，可以快速、準確、實時地確定空間位置的三維坐標，極大地縮短了信息源的更新周期。 長潤儀表液位監控系統的應用將會更大程度地降低成本，對石油運輸企業優化資源配置、提高市場競爭力，將會起到積極的促進作用。
      由我公司連續從事相關專業技術十年以上的技術專家,利用自主研發掌握的成熟的移動通訊、定位技術和高精度液位傳感器技術，獨立研究、設計、制造完成的針對加油站、油庫、油罐車的高精度液位計及配套監測控制系統，為此類存儲、運輸成功推出了全套行之有效的解決方案。該系統是由液體儲運監測儀、高精度的多功能液位/溫度等傳感器、強大的后臺管理系統平臺組成。是利用3G/GPS/GIS/GSM和GPRS等通訊系統、高精度液位傳感器技術，實現了可靠有效的對液體存儲及運輸過程進行監控。具有GPS定位、油站位置、防盜、后臺網絡信息交換、集團調度管理、中央集中監控等。我公司液位計具有精度高、抗干擾能力強、使用壽命長等特點，可實時顯示油位、溫度，根據油罐容積表計算出油水體積，實現高低位報警，動態測漏、交接班管理等功能。
1.2  燃油儲運監控管理系統簡介
      我公司油量監測監控系統分為加油站油量監測管理系統和油罐車運輸監控管理系統兩大部分，加油站油量監測管理系統，通過現場安裝在油罐內的高精度液位計，實時將當前油量數據及油位高度值顯示在監測軟件上，用戶可以動態添加多個液位計，能夠靈活的通過RS485、CAN總線進行組網；用戶可以設置高低位報警功能，在儲存油量偏低或者向油罐加油時防止溢油進行聲光報警，提醒用戶。
      油罐車運輸監控管理系統由車載GPS系統和高精度液位計組成，車載GPS系統采用固定時間連續定位、服務器數據連續存儲記錄方式實現對運輸過程的車速、位置進行全程實時監控和記錄，用戶還可以選擇安裝多個遠程攝像頭拍攝車內、車外照片。管理人員在自己的計算機上安裝一個客戶端軟件可以對車輛進行實時定位、追蹤、下發語音提示、拍照、查看油量數據等操作，還可以接受各種報警數據，生成報警報表，從而做到預防為主，最大限度地減少在油罐車運輸過程中出現事故的概率。
針對油罐車的特點，系統基本功能主要側重實現以下管理目標：
● 油罐油量監控：實時監控油量是否有泄漏、偷油等突發情況。
● 車輛油耗管理：實時油耗曲線分析、百公里油耗報表、加（漏）油統計報表。
● 調度功能：車輛上安裝調度屏，中心下發文字信息。
● 語音播報：可以下發語音短信直接對司機喊話。
● 定位追蹤：能追查1年內車輛的行駛記錄。
● 電子圍欄：車輛超出規定的線路或范圍后報警。
● 行車安全管理：超速報警、疲勞駕駛報警、緊急報警。
● 圖像監控：可以安裝1-4路攝像頭選擇對車廂、擋風玻璃進行實時拍照。
● 駕駛員身份識別：通過RFID身份識別系統，對駕駛員分別考核。
● 車輛遠程控制：可遠程切斷或恢復油路、電路。
● 手機客戶端功能：手機客戶端具備監控平臺的大部分功能，方便實用。

第2章  系統概述
2.1  系統概述
      高起點、高標準、高效率、高質量，危險化學品運輸車輛車載無線視頻監控系統的目標主要為：車前安全駕駛視頻的監控，罐體進出料口視頻的監控，對車內安全起引導作用，打擊危害社會安全、偷盜等違法行為。
2.2  設計原則
      系統的設計以“實用性、穩定性、開放性、先進性、標準化先進、成熟、開放、按需集成、標準化、可擴展性、安全性”為基本原則。
2.2.1  實用性
      系統的總體綜合性性能滿足實際應用的要求。系統人機界面友好，操作使用簡單、明了。使用人員在經過短期培訓后能迅速掌握圖像監控系統的使用。
2.2.2  穩定性
      所用設備是先進的、成熟的，能保證長時間穩定運行。
2.2.3  開放性
      考慮到系統投資的長期效益，設計時已考慮平臺的開放性能。整個遠程視頻監控系統采用開放的通信協議和技術標準，保障在以后的擴展過程中能夠快速對接。
2.2.4  先進性
      系統采用目前全球最先進最可靠的數字油量傳感器，實現對儲油罐的運輸監控和油罐車的油耗監控，同時給用戶提供先進的手機客戶端供用戶隨時查詢車輛。
2.2.5  標準化
      系統按標準化設計，包括設備造型標準化，信息格式標準化，系統開發標準化等。系統中各產品應符合國際標準、工業標準以及有關國家標準和行業規約。
2.2.6  整體美觀性
      車輛內部設備的安裝要考慮到美觀性，系統設計及安裝應融入到原有車輛整體美的設計要求中。
2.2.7  安全性
      系統采用嵌入式操作系統，運行穩定可靠，避免病毒感染或人為入侵破壞。設備采用減振加固技術，有利于設備長時間安全穩定運行。

2.3  技術規范
      根據車載視頻監控系統的設計建設要求和國家的有關法規，要求本系統具有性能先進、質量可靠、經濟實用、方便擴展等特點。
依據的相關規范包括：
?《安全防范工程程序與要求》            GA/T75-94
?《民用閉路電視系統工程技術規范》      GB502198-94
?《安全防范系統驗收規則》              GA308-2001　
?《安全防范系統》（河南省地方標準）     DB33/T334-2001
?《中華人民共和國公共安全行業標準》    GA38-94
?《中國電氣裝置安裝工程安裝及驗收規范》GBJ232-90.92
? 公安部、交通部、國家安全生產管理總局的有關規定、要求。

第3章  系統總體設計

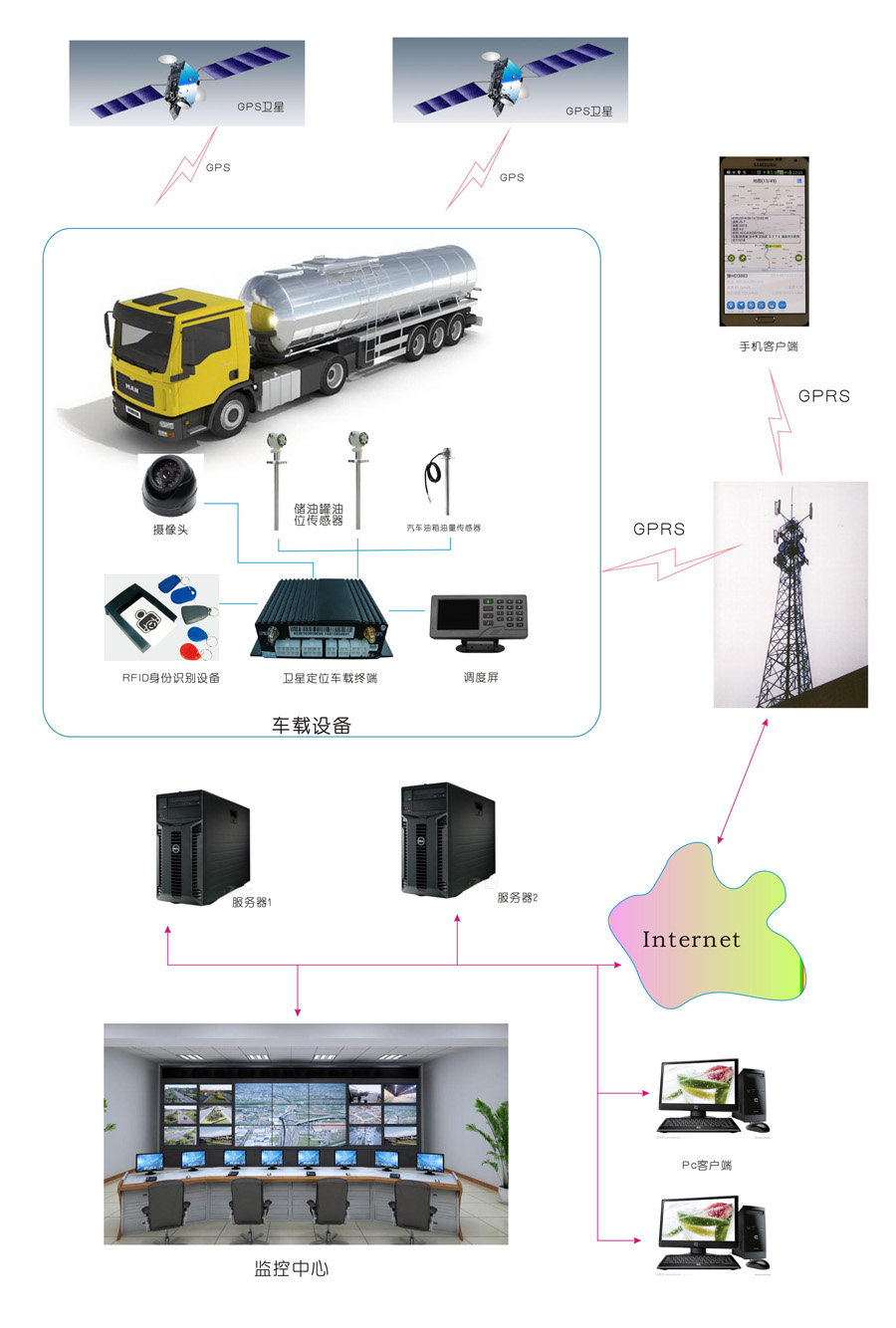

3.1  系統組成示意圖
3.2  油量監測監控系統設計原則
在設計系統的技術實現方案時我們遵循了以下原則：
●一切為了安全，“安全提醒，安全監控”是我們產品設計的目標。
●安全提醒包括：油量泄漏、溢油、缺油提醒、超速提醒、危險路段提醒、疲勞駕駛提醒。
●安全監控包括：超速監控、超載圖像監控、疲勞駕駛提醒、喊話提醒等。

●常用標準功能：遠程設置、監聽、通話、調度、報警等等。

● 最優性價比：系統設計在性能最優的情況下盡量降低成本，追求性價比的最大化；軟件系統全部獨力開發，便于長期合作，也保證軟件系統的經濟性。

第4章  監測監控中心系統介紹
4.1  硬件組成

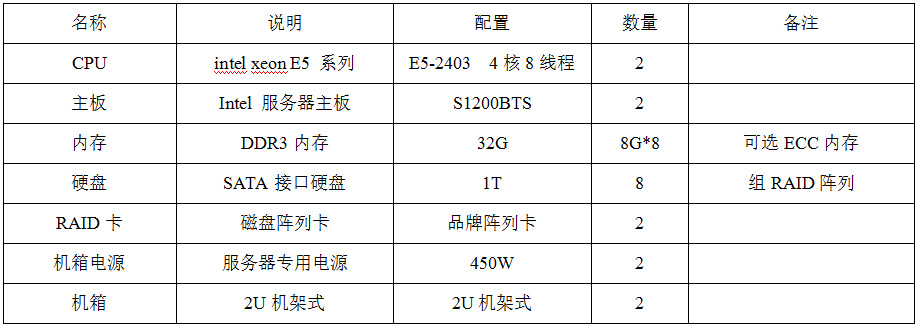

●服務器主機兩臺：
●監控坐席主機：主流個人電腦配置即可。
●網絡交換機：高檔交換機
●10M獨享網絡： 10M獨享網絡。
●路由器和交換機：外網、內網IP轉換，用中高端的，穩定性好。
●防火墻：對網絡防護要求高時才考慮安裝防火墻，成本較高。
●服務器托管：年費用3000-6000元，由用戶提供服務器或者租用服務器。

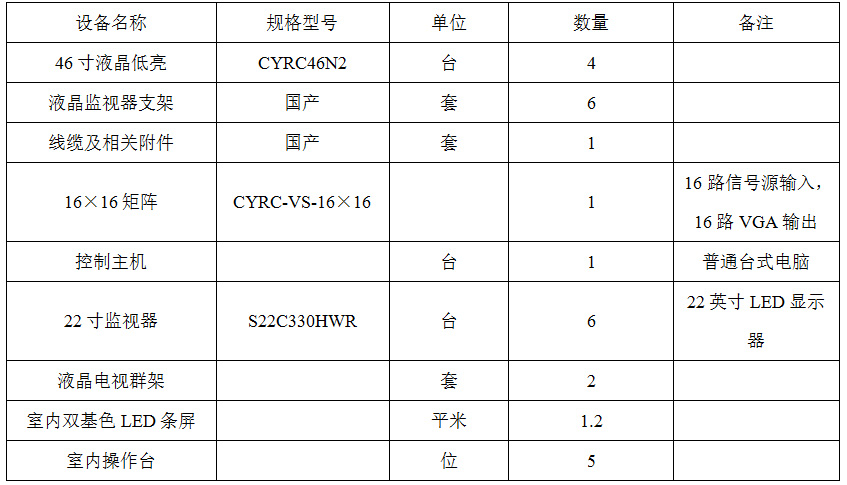

●監控中心大屏幕：
4.2  軟件系統
●Windows2003Server企業版   服務器的操作系統
●SQL2005企業版或者ORACLE 11g企業版   服務器的大型數據庫系統
●Windows XP或者win7    監控坐席的操作系統
●GPS服務器及客戶端軟件。
4.3  監控中心大屏幕
4.3.1總體系統架構描述
      綜合平臺+LCD拼接大屏模式：監控中心共設置1面顯示幕墻，由6塊46英寸LCD顯示單元組成。整體電視墻使用綜合平臺解碼輸出顯示，未來也可以實現高清畫面解碼輸出、高清矩陣視頻輸出、拼接大屏、PC桌面顯示等功能。

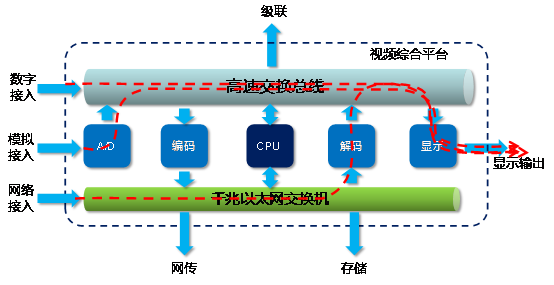

      監控中心的大屏顯示系統由電信級設備綜合平臺作為中心設備，配以LCD無縫拼接顯示單元構成畫面顯示監控系統。綜合平臺作為新一代混合視頻交換設備，具備高清網絡視頻、高清數字視頻、模擬視頻的混合接入、交換與輸出能力，兼具高清編碼、高清解碼、矩陣切換，大屏拼接等復雜功能；LCD無縫拼接顯示單元無灼傷、無變形、亮度均勻、畫面穩定不閃爍、24小時連續運行無需維護，整機壽命長達6萬小時；綜合平臺可直接接入前端的計算機信號，直接將PC桌面輸出顯示在大屏上，并可實現信息疊加。
4.3.2系統功能
       綜合平臺可以接入各類高清圖像源，包括網絡高清圖像、數字高清攝像機圖像。內置的高清、標清解碼模塊，可直接完成IP流圖像的解碼及顯示。相比傳統多屏處理器，系統結構更為緊湊、解碼和顯示的銜接通道更為直接，提高圖像顯示效果的同時，也大大降低了圖像延時。系統還具有多個千兆網口、光纖接口，以及HD-SDI接口，并且網絡高清圖像可以直接解碼上墻顯示。
4.3.3計算機及高清網絡攝像機圖像上墻顯示
      針對監控中心的未來業務使用場景，大屏顯示系統中，各種業務的計算機圖像上墻也最為常見。系統可接入多路計算機信號同時顯示，也可將遠程計算機的信號隨時接入到系統中，供瀏覽使用。
4.3.4兼容各種不同圖像信號接口
      系統可靈活接入高清網絡視頻信號，只需接入到視頻綜合平臺的前兆網絡口即可，具有易部署、易組網的優勢。這樣的應用，與視頻監控圖像結合使用，大大發揮視頻會議顯示大屏的功能。
4.3.5圖像編碼、存儲功能
      除了圖像的接入顯示之外，綜合平臺具備對各類圖像進行編碼、H.264壓縮功能，并通過自帶的千兆網口連接NVR，進行圖像存儲。網絡IP流圖像、計算機圖像、高清數字?jǐn)z像機信號、模擬信號，均可存儲到NVR。同時滿足實時觀看和回放點播的功能。
4.3.6豐富的圖像拼接顯示功能
      可實現多種圖像組合顯示，支持大屏拼接、圖像漫游、開窗等顯示功能。大屏拼接顯示可達到200萬像素和600萬像素的分辨率，視頻幀率支持25Hz和30Hz，保證質優質的視頻顯示效果。
      可以方便的實現整屏顯示、任意分割顯示、圖像疊加、任意組合顯示、圖像漫游、圖像拉伸縮放等相關功能。
4.4  監控中心系統功能
4.4.1  系統整體要求
      ?系統具有良好的穩定性、安全性、可伸縮性、可重用性和靈活的流程自定義功能及權限管理功能。
      ?完善且嚴密的安全機制：完備的權限控制功能，實現多級管理和操作權限分配，包括數據庫訪問權限控制；數據庫表的加密控制；系統用戶權限控制；網絡傳輸安全控制等。嚴格的多級權限管理、MAC地址驗證等安全手段有效的保障了數據的安全。
      ?系統具備良好的業務提醒功能，以多種方式提醒用戶及時進行業務處理。
      系統通過錯誤報告、聲光提醒等多種方式進行業務提醒，幫助用戶流暢作業。
      ?建立集中式、可查詢和備份的系統操作日志。
      ?系統建立完善的備份和數據恢復功能。
      ?具有安全提示功能，對數據修改、操作引起的邏輯錯誤或?qū)\行網絡可能造成比較嚴重后果的操作，系統給出相應提示，并需要經過多級安全審核后方能執行；
      ?功能靈活、技術先進、支持二次開發。提供靈活的數據庫結構設置、人員分類設置、各項統計計算公式設置，滿足綜合信息管理個性化需求。擁有自主知識產權，方便二次開發，滿足用戶需求。
      ?模塊化、系統化、網絡化。系統采取模塊化設計，功能涵蓋所有業務，各功能模塊的增減不能影響系統使用，通過各功能模塊數據關聯，實現在網絡環境下綜合信息數據的共享。
4.4.2  監控管理功能
車輛動態監控管理功能是借助車載終端設備有效實現各車輛的動態管理，包括車輛位置、速度、狀態等相關參數指標，實現車輛的動態管理。
?車輛上下線實時提醒：通過聲光報警，不同的車輛狀態和不同的顏色狀態顯示。
?車輛調度：向車輛下發調度信息（文本或語音）。
?車輛監控：實時顯示車輛的動態信息，根據自定義顯示需要的車輛動態信息。
?車輛點名：指定車輛發送點名命令，對應車輛上報車輛位置信息。
?車輛查找：根據用戶需要對需要顯示的車輛進行篩選顯示，可以按照車牌號碼、SIM卡號碼、駕駛員、企業和車隊等查詢車輛。
?區域查車：在電子地圖上框選區域查車。
?遠程控制：設置查詢、遠程重啟、遠程改IP、遠程斷開油路。
?歷史軌跡回放：歷史軌跡回放能夠回溯車輛在指定時間段內的實際運行情況和統計信息，且在回放過程中能夠?qū)崿F(xiàn)暫停、拖放、停止等控制功能?？梢燥@示在回放過程中每個數據點上的狀態、速度、時間、方向等相關信息。
?定時定位車輛查詢：可以查詢指定時間段內，經過指定區域內車輛信息查詢。
?分段限速：設置的不同的路段不同的速度報警閥值，讓超速管理更精確。
?電子圍欄：把行駛范圍轉換成電子圍欄，支持矩形、圓形等區域。
?圖片拍照：分普通拍照、多路拍照、自定義拍照、固定時間間隔拍照、報警拍照等模式。
?語音通信、遠程監聽。

?文字信息發布

4.4.3  車輛報警功能
車輛報警功能（車輛安全管理功能）是用戶借助本系統實現對車輛速度、行駛區域、行駛線路、停車時長、行駛時長、車輛破壞等全方位信息的安全管理，有效的保障車輛和人員的安全。同時通過聲光的方式進行提醒。
?車輛緊急報警：車輛按下緊急報警按鈕時報警。
?車輛超速報警：在車輛速度超出設定上下限時報警。
?盜料報警：車輛非法卸料時報警。
?盜油報警：車輛油箱內油量數據非正常變化時報警。
?車輛超區域報警：當車輛超出限制區域后的報警；
?停車超時報警、車載終端故障報警、疲勞駕駛報警等。
4.4.4  信息報表功能
信息報表功能是根據用戶需要進行各類參數進行橫向或縱向的比較，為車輛的行駛和行為狀況提供統計分析。
?油罐儲油情況分析報表：油罐儲油情況相關的報表，包括加油量、卸油量、非正常漏油量。
?汽車油耗分析報表：油罐車本身耗油情況相關的報表，包括加油量、非正常漏油量、百公里油耗、怠速油耗等。

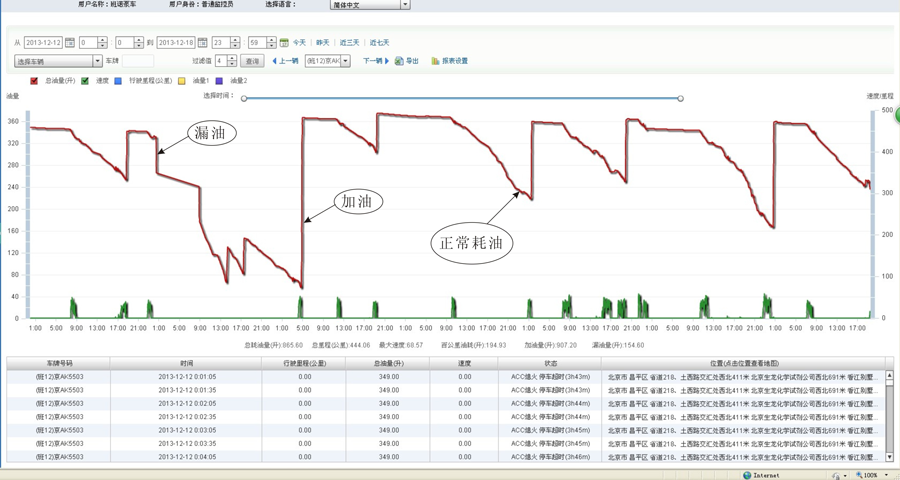

A、油耗曲線：

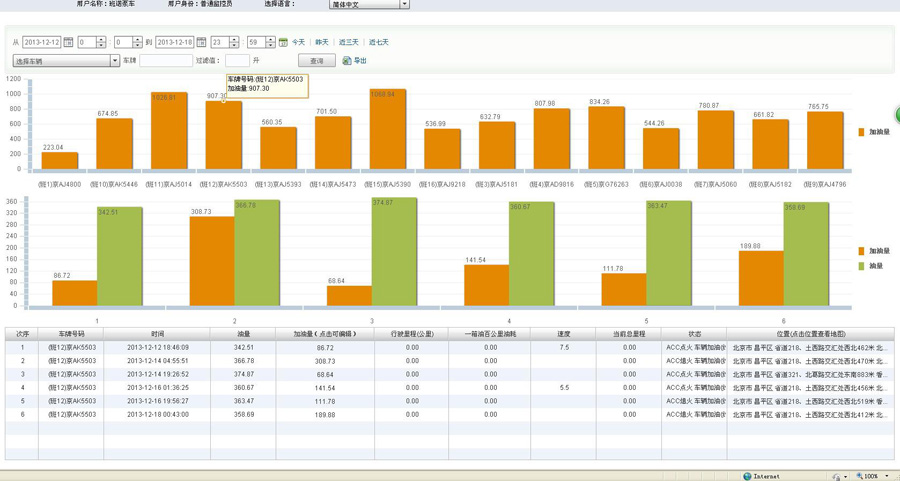

B、加油報表：

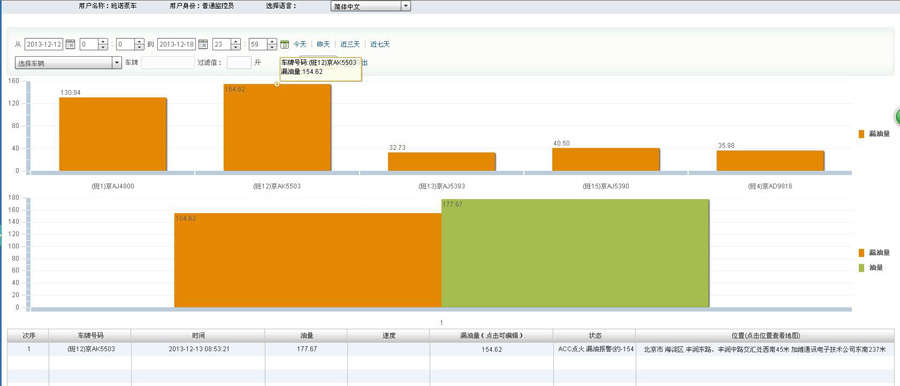

C、漏油報表
?運行分析報表：車輛運行相關報表，包括車輛上下線明細、進出區域明細、歷史軌跡、停車統計、油耗統計、離線分析、時間區域分析等報表。
?超速分析報表：車輛超速的相關分析報表，包括車輛超速明細、車輛超速統計、單車區域超速、區域超速匯總等。
?告警分析報表：車輛或車隊告警分析統計報表，包括車輛報警明細和車隊報警統計報表。
?緊急報警報表和相應地理位置查詢：根據需要查詢相應車輛的停車超時信息，并可按預先設置的時間段進行匯總，可將發生緊急報警的地點顯示在新開的地圖界面上；
?終端故障報表：統計終端故障情況。
?速度曲線報表：統計時間-速度曲線報表。
?里程統計：實時統計車輛行駛的里程，統計模式可以多樣化如可按時間或部門進行統計，同時可以按公司到工地之間的進行分里程統計，以便滿足相關用戶對數據使用的需求。
4.4.5  整體監控功能
整體監控管理是對系統、車隊、車輛運行狀況、離線狀況、報警狀況等各項監控指數的統計和分析，幫助用戶全面了解系統、車隊、車輛的健康指數，并為企業的決策提供依據。
?系統整體分析：系統在線、離線、缺電、報警情況分析圖，以列表和柱狀圖或圓餅圖的方式展現，充分直觀的了解系統的整體健康狀況，當離線率或告警率達到預設的上線時，及時發出警告或整改通知。
?車隊整體分析；車隊在線、離線、缺電、報警情況綜合分析和比較，以列表和圖形的方式展現，可以作為車隊考核的依據。當離線率或告警率達到預設的上線時，及時發出警告或整改通知。
?車輛整體分析：可以對車輛在線、離線、缺電、報警情況綜合分析，并可以對車輛離線進行綜合因素的分析和判斷，快速排查離線原因。
?各項參數比較：可以根據在線、離線、缺電、報警等參數進行車隊和車輛的比較。
?各類整體監控界面可以保存、導出、打印。
4.4.6  電子地圖功能
提供電子地圖，城市市區精確度1：10000，郊區道路精確度1：50000。地圖實現功能如下：
?地圖操作：提供菜單、鼠標等方便的方式，在圖形主視窗中對圖形進行實時平移、放大、縮小、全圖、測距、打印等操作，可方便地瀏覽和輸出信息。同時，系統可直觀顯示當前鼠標坐標、方向及比例尺。支持點擊、雙擊、拖動導航條等操作，充分考慮功能可操作性，使操作更方便，使用更快揵；
?地圖切換：通過選擇某個區域來集中顯示本區域內的地圖；
?地名標注：用戶根據自己的需求，自行在地圖上標注地名或其他信息；
?量算功能：提供距離測量功能，在視圖上量算選中的任意兩點或者多點的距離；
?地圖查詢：可以對地圖上的線路、建筑物、停車場、油站等信息進行查詢，當查詢到結果后，點擊對應的結果可以自動在地圖上居中顯示對應的信息點。
?滿足項目要求：地圖具有及時更新、維護能力。
4.4.7  平臺數據接口
預留數據接口，向特殊行業專用車輛統一監控平臺傳輸相關數據。根據該行業平臺的接口協議要求，開發相關的傳輸軟件，向省平臺或業務平臺的數據接入。

第5章  精密數字液位計簡介

CR606系列數字油位傳感器基于射頻電容測量原理，采用斷層掃描技術,動態分析傳感器在介質中各種參數，自動進行精確補償，輸出信號隨液位高度改變呈線性連續變化。整機無任何彈性部件和可動部件，耐沖擊、安裝方便，可安裝在各種場合對汽油、柴油、液壓油的油位及其它各種不腐蝕不銹鋼的液體進行準確測量
5.1、產品優勢：
●  九項國家專利，填補行業空白。
●  自動校準、自動適應，沒有溫漂，不受介質影響。
●  高精度、高分辨率。
●  40mW超低功耗。
●  經防爆認證、計量認證、質量體系認證。
5.2、技術參數
● 檢測范圍：10～5000mm            ● 精     度: 0.5級
● 分辨率  ：0.01mm                 ● 承壓范圍: -0.1MPa～0.1MPa
●探極耐溫:-100~150℃                ●環境溫度: -40~70℃
● 輸出信號: 4～20mA、0～5V、0～10V、RS485通訊、RS232通訊
● 供電電源:DC12～40V(典型值24VDC)    極限工作電壓：DC10V~80V
● 固定方式: 螺紋安裝M30×1.5或法蘭安裝，
● 防爆等級：本安ExiaⅡC T6  隔爆ExdⅡC T5

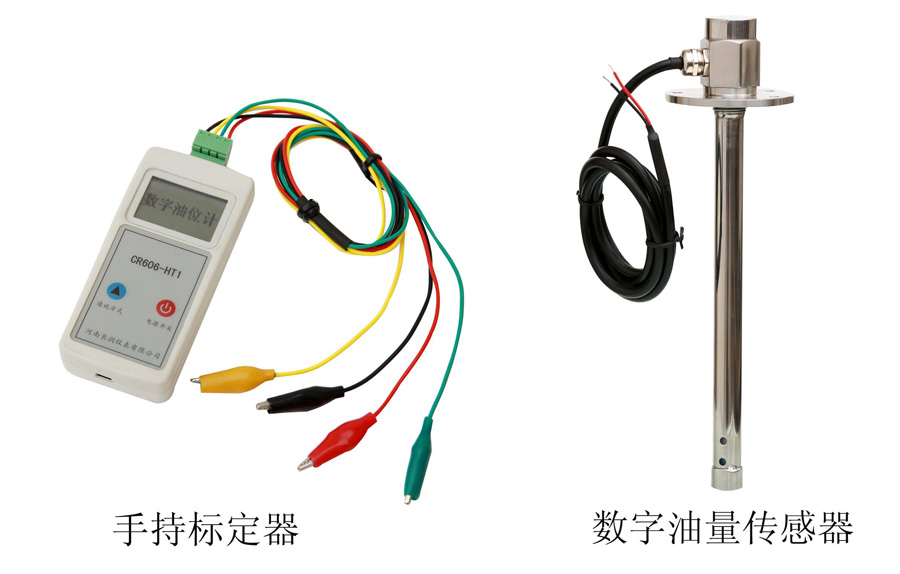

5.3、相關配件
第6章  衛星定位車載終端的技術指標
6.1  產品概述
     SL6600 道路運輸車輛車載終端設備采用大規模集成電路，模塊化設計，每個功能模塊和整機都經過多重測試。加上模塊化多層結構的嵌入式軟件，保證終端設備性能穩定可靠。同時終端設備融入了多項獨特的人性化設計，終端設備擴展性好，接口豐富。
SL6600車載終端設備是一款分體式終端定位設備，安裝方便，配置靈活。
6.2  產品優勢
     （1）寬幅電壓設計，可以承受高達100V的高壓，穩定可靠。
     （2）模塊化分體設計，用戶自主擴展，配置靈活，特別適合后裝市場的安裝。
     （3）接口自定義設計，提供多種接口（RS232、USB 、CAN、AIN、DIN等），用戶可以自定義接口定義，擴展豐富。
     （4）遠程升級設計，維護升級簡單方便。
6.3  主要功能
（1）自檢功能
      設備具有自檢功能，可以通過LED方便的判斷設備的供電狀態、衛星信號、通信模塊等當前狀態，并當終端出現故障時可以及時將車輛的狀態上報監控中心。當進入信號盲區時設備自動存儲數據，當信號恢復時自動補報信息。
（2）定位功能
      實時的時間、位置、速度、方向、里程、狀態等信息定時、定距上告監控中心。
（3）通信方式
      可選擇通過GPRS或SMS或GPRS/SMS上報信息。
（4）信息采集
      設備在實現車輛位置、速度、方向、里程、狀態信息采集的基礎上，可以實現對車輛開關量（正反轉、開關門等）信息和模擬量（油量、溫度等）信息的采集，駕駛員身份識別、業務數據、圖像、音頻、視頻等信息的采集。
（5）告警提示
      告警提示在對駕駛員進行告警提醒的同時及時將相關告警信息上報至監控中心。監控中心可以根據相應的情況及時處理。不同時段和不同路段超速告警提醒、疲勞駕駛提醒、區域駛?cè)隲駛出告警提醒、線路告警提醒、設備斷電欠壓提醒、超時停車提醒、緊急報警提醒（選配）、終端故障提醒。
6.4  可選配件
      繼電器、報警按鈕、蜂鳴器、調度屏、通話手柄、模擬量傳感器、攝像頭、開關量傳感器。
6.5  技術指標
（1）外形尺寸：100mmx90mmx32mm
（2）工作電壓：10V~60V   工作電流：<150mA
（3）存儲溫度：-40 ℃ ～ +85 ℃  工作溫度: -20 ℃ ～ +70 ℃
（4）定位時間：冷啟<40s, 熱啟<10s  定位精度: <15m  速度精度:0.1m/s
（5）GSM頻率：EGSM900/GSM1800
（6）GSM功率：EGSM900:CLASS4(2W);GSM1800:CLASS1(1W);

第7章  手機客戶端功能簡介
7.1  功能概述
 >> 查詢車輛：由當前位置，歷史軌跡，追蹤設備，三部分組成，可在地圖上顯示設備實時位置信息，方便回放設備的歷史軌跡，對設備的在線追蹤，查看設備圖庫，及發送設備命令操作。
>> 管理車輛：可實現添加/修改/刪除客戶，分組，設備，用戶信息。
>> 設置車輛：可設置間隔時間，設置谷歌或高德地圖，設置車牌的顯示和隱藏。
>> 意見反饋：您有任何意見或建議都可以通過意見反饋功能反饋給我們。

第8章  安裝技術培訓
      河南長潤儀表設計了全面、深入的培訓及售后服務方案，以絕對完善的技術支持能力與完善的售后保障體系來確保系統的穩定運行。
8.1  技術資料的提供
      我方將免費提供下述所有資料的文檔（內容：系統設計方案及系統功能說明書、軟件使用說明書、車載設備使用說明書）并授權在甲方內部免費使用：
8.2  技術培訓
      為使合同設備能正常安裝和運行，由雙方共同擬定培訓計劃，我方提供相應的技術能力培訓。
第9章  產品售后服務
      為了保證項目的順利實施，以及今后系統的正常高效運轉，我公司對技術服務工作非常重視，并建立了專門的售前、售后服務隊伍，由我公司資深工程師跟蹤服務，提供詳細的設備安裝資料，對客戶進行安裝、操作、維護的培訓。
      軟件產品提供一年保修期，系統軟件問題負責免費維護、升級。
      硬件產品提供一年保修期，長期維護。在保修期內負責免費更換配件服務。
