流動加油車調度管理解決方案

一、加油車市場現狀
       中國有超過700萬的工程機械用戶，每年消耗柴油近1.5萬億元，這些用戶，在鐵路、公路、農田水利等基礎設施建設施工現場，常年遭遇加油不便、摻雜使假、缺斤短兩等困擾多年的難題。
       流動加油車，是油罐車的一種，在運油車的基礎上加裝加油機、自動卷盤、加油槍、泵等主要部件，主要用作石油的衍生品（汽油、柴油、原油、潤滑油及煤焦油等油品）的運輸和儲藏。根據不同的用途和使用環境有多種加油或運油功能，具有吸油、泵油，多種油分裝、分放等功能。
我們國家對流動加油車的管理是非常嚴格的，加油車本來就屬于高危的運輸車。對加油車實施遠程監管就成為了安全監管的重要環節。
二、加油車市場監管的漏洞及需求
     加強流動加油車的管理已經成為迫切的市場需求，而做為危險品運輸?shù)牧鲃?dòng)加油車，監管成為了必需要做的事情，而現如今所存在漏洞如下。
   （1）車輛加油位置不固定，監管成為難題，如何確定加油車現在工作位置，是對加油車管理環節中不可忽視的問題。
   （2）加油車加了幾次油，每次加了多少油，在哪個位置加的油，做為管理者是迫切需要了解的。
   （3）當前油罐中剩下多少油品，什么時候需要回去往罐中補充油品，一直以都是人工查看，如何快速準確的解決掉油品的實時監管也是非常重要的一環。
   （4）駕駛員是否具備資質要求，掛靠單位資質是否完備，車輛是否符合道路運輸要求等等。
    針對以上客戶需求，我們推出流動加油車管理方案，來解決這些監管難題。
三、加油車監控系統組成
     流動加油車監控系統硬件由監控系統液位傳感器、加油機控制器、無線通訊模塊和監控系統平臺四部分功能組成，完成數據采集，數據傳輸，管理平臺，客戶呈現四大流程模式。

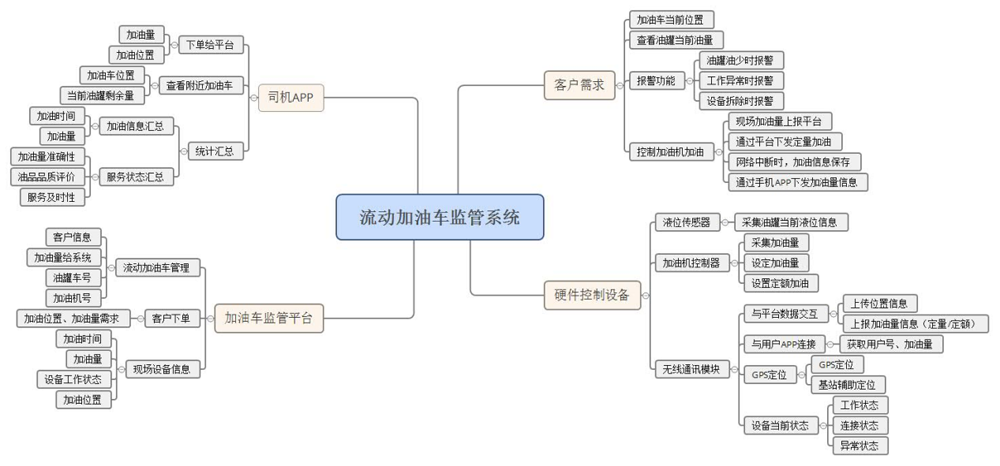

3.1流動加油車監管系統組織架構圖：



（1）平臺服務
      平臺由服務器安裝系統軟件來構成，B/S構架，可通過網頁和手機APP來實現監控管理，信息調度。其中硬件控制設備功能尤為重要。
     ●服務器連接正常情況下，用戶可通過APP可以下單，此時服務器能給系統發出客戶編號、油罐車號、加油量信號，同時系統會把這些信息發給指定的油罐車，當司機按油機上的加油鍵加油完成時，油機會自動上傳加油記錄，系統再反饋到APP服務器。
     ●當油罐車油機不能與系統通訊時，司機可手動輸入客戶編號并加油，當加油完成時，油機會存儲本次加油數量，加油次數，加油時間，客戶編號等信息，待系統能正常通訊時，自動上傳該次加油記錄，并由系統上傳給APP服務器。

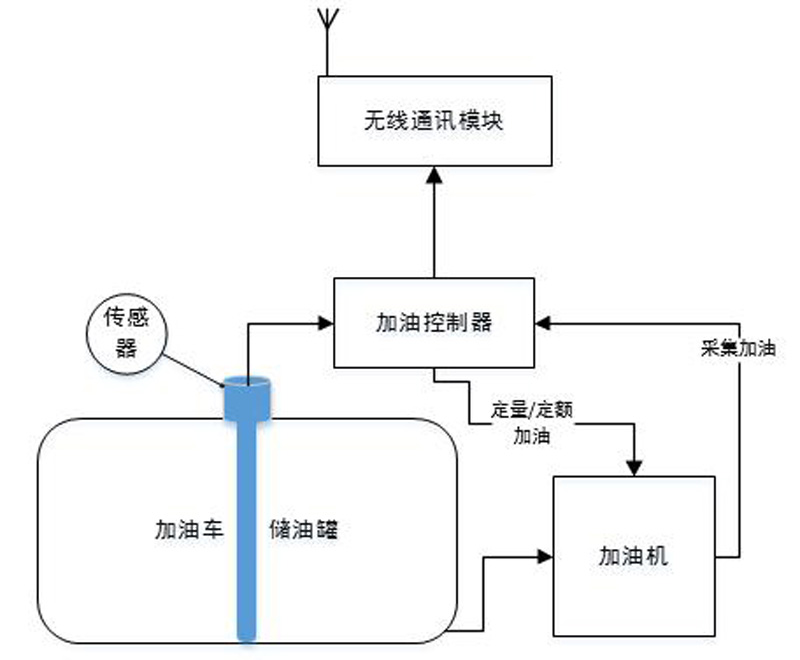

3.2加油車安裝流程圖

   無線通訊模塊： GPS衛星定位模塊、無線數據通訊模塊、液位傳感器數據采集、加油機數據采集。主要功能是定位加油車當前位置、獲取加油機控制器的加油升數、加油方式、加油時間、獲取加油機控制器的儲油罐的當前油位高度、采集其它外部傳感器的數據，將所有數據打包傳給平臺等。
   加油機控制器：采集液位傳感器傳輸?shù)漠?dāng)前液位高度數據，采集加油機加油升數，控制加油機加油方式，以定量或者定額進行加油，將數據做緩存并傳送給無線傳輸模塊。控制加油機硬件，完成用戶與加油機硬件功能的對接。
   液位傳感器：主要是精確采集加油車儲油罐的當前液位高度值。
四、現場設備功能實現
1、加油車移動軌跡
     安裝在加油車上的無線傳輸模塊不停地采集GPS衛星數據，并實時將位置信息傳輸?shù)狡脚_(tái)，加油車移動位置軌跡清晰可見。
2、加油機加油量的采集計算
     加油機控制器通過采集加油機的加油數據，每次加油量均通過加油機采集，數據與現場數據完全吻合。
3、油罐剩余油量的采集
      安裝在加油車儲油罐上的液位傳感器實時監測當前剩余油量，油量信息由采集設備處理后，通過無線通訊模塊上傳到平臺上，當前剩余油量實現實時監控。
4、無線通訊模塊
     無線通訊模塊安裝在駕馭室內，通過2G/3G/4G無線網絡將采集的定位、液位、加油量信息上報至平臺。模塊通過汽車電瓶供電，與加油機電路隔離，互不影響。
5、設備的可靠性措施
   （1）設備外殼采用防水密封盒子，內部電路用電子灌封膠填充，可防水、防拆、防破壞；
   （2）GSM和GPS天線全內置，GPS定位采用目前國際上性能最優的ublox模塊，結合性能最優的進口全向天線，可使GPS定位信息精確到5m以內無漂移；
   （3）其他器件均采用工業級以上標準的器件，可適應-30～70℃的溫度范圍。
五、平臺功能
1、位置服務：設備實時位置跟蹤，加油時間及加油位置提示功能。
2、統計報表：
   （1）根據加油量，加油次數，儲油罐中油量的實時監控?cái)?shù)據并自動生成加油日?qǐng)?bào)、周報、月報、季度、年報等統計數據。
   （2）油罐油量統計報表---根據油量傳感器采集的數據結合無線傳輸模塊采集的加油時間、油罐進油量的統計報表。
3、后臺管理：
   （1）用戶分級和分組管理；
   （2）加油車設備注冊登記：設備型號、加油機編號、所屬分組、設備ID、SIM卡號等；
   （3）油量標定（參考車輛油耗管理系統平臺建設方案）；
   （4）其它車輛相關信息。
4、平臺其他功能：基站位置導入及標注；其他平臺的數據調用；本平臺向其他平臺傳送數據。
六、項目實施目標
1、快速提高市場監管力度
    （1）確定車輛加油位置
    （2）掌握加油的次數及數量，加油用油數據統計及導出表格。
    （3）車輛剩余油品的多少，及時調度
    （4）歷史油位運行曲線，可隨時查詢有疑問的運行段查詢有疑問的運行段
2、實時監控設備的異常變化
     （1）利用無線移動網絡，可實時監控車輛當前油箱油量實時變化情況
     （2）一旦發生設備工作異常，系統會自動上傳異常記錄到平臺，平臺彈出報警窗口。
七、項目中需要協助的部分
7.1、加油機通訊協議
      市場上主要的加油機協議未公開，此項目需要讀取加油機數據，因此需要提供加油機通訊協議。
      我公司與鄭州三金石油設備制造有限公司有過加油機項目合作，使用20型車載加油機，具體型號：SK20ZF111A。
7.2、加油機控制器研發與協議對接
       控制器需要與市場上主流的硬件進行對接，硬件功能需要相應開發進行完善。
