商砼車解決方案

河南長潤自動化系統有限公司發布時間：2018/2/22 3:31:13 [字體放大] [字體縮小]

(一) 行業背景
隨著建筑業的迅猛發展及商品混凝土政策的出臺,給混凝土生產行業事來前所未有的巨大商機,同時混凝土生產行業間的競爭也日趨白熱化，混凝土生產商迫切需要應用各種先進、科學的現代化管理手段來保證產品質量,降低生產成本,樹立良好的企業形象,以求在市場競爭中再創佳績。
目前大部分混凝土公司都是由人工按經驗進行調度，混凝土一旦裝上后車輛之后，無法對車輛進行有效的監控，對于如何保證車輛必須在最佳時間之內卸料沒有有效的控制機制，同時，對司機的違規行為不能有效進行監管，對車輛的運行情況也缺乏實時的監控，企業缺乏決策數據。其中突出表現為：車輛超速、繞道無法監控；調度作業主要以電話等人工操作為主，耗時、誤事、效率低；車輛間距、道路交通實時狀態無法掌握，缺乏發車實時依據；各工地車輛作業狀態信息不暢，造成車輛調度不及時或車輛排隊延時等待，車輛資源利用率低下；司機違規行為無法掌控，私賣混凝土的現象不能實時監控；沒有行車路線實時監控，可控成本無法降低；攪拌車工作狀態不確定而導致混凝土質量無保障等問題。
(二) 商砼運輸車管理難點
?難點一：解決調度中常出現的工地”壓車”問題
獨巨匠心的聯合偉業混凝土攪拌車專用調度管理系統，使過去復雜的”運籌”理念如今變得”一目了解”，調度人員可以輕松自如地控制生產，指揮車輛,最大限度減少工地”壓車’現象。調度界面上直觀、簡潔地看見每個工地的車輛使用情況、每輛車的運行狀況,從而適時安排生產,合理調度車輛,滿足更多工地任務需求；
?難點二：解決調度中常出現的工地”斷料”問題
采用本系統后能直觀動態了解每個工地的車輛數量到位狀況,以及車輛到工地路途距離,準確作出合現高度,大幅減少工地?cái)嗔犀F(xiàn)象,避免長時間斷料導致產品質量問題及客戶投訴問題,減少客戶對服務的投訴,提高企業美譽度,提升客戶忠誠度。
?難點三：解決調度存在盲點問題
由于每個月企業都要接到數個甚至十幾個工地,而司機往往對去工地路程不熟悉,導致問路時間長達10多分鐘，由于調度不知司機具體位置、工地具體位置，無法給司機正確導航，導致司機走錯路，白白浪費時間,加劇車輛的緊張.還增加不必要的油耗，而司機邊開車邊打電話,也影響駕駛的安全性。
?難點四：減少油耗等費用
由于能主動及時了解工地車輛及車輛路途狀況,避免工地“壓車”從而減少油耗;導航功能減少司機走錯路,減少油耗;超速報警功能,而高速會增加車輛油耗；系統自動統計有每輛車行駛里程、每輛車每月運送砼方量統計、每輛車耗油統計，能準確計算每臺車的每方砼每公里油耗數據.通過車輛之間比較,獎優罰劣,管理導向鼓勵司機自覺省油,從而有效降低平均油耗.
?難點五：約束司機的不良行為
司機的不誠自行為,給企業勞動帶來極大損失如：偷油、偷料、超速、怠工、故意繞行等等。而本系統為車隊管理提供了智能的監管手段。司機出公司大門就成為不受約束“自由人”變?yōu)闀r(shí)時刻刻都有“電子眼”盯住司機,給司機不良行為上一套”緊箍咒”.大大減少或杜絕一些司機不誠信行為。
正是基于此情況，針對商砼企業的發展需求，通過在車輛上安裝車載GPS監控系統，可以有效解決公司遇到的上述難題。河南長潤儀表有限公司利用在多年自主液位傳感器的研發技術，結合多年GPS物流車輛調度管理信息系統的成功運管的經驗基礎上，再結合實際商砼企業的業務管理流程要求，全方位整合GPS工業級調度監控技術，設計出一整套適合商砼企業貨運管理和一體化服務信息系統解決方案。
此方案根據自動識別采集技術、GPS車輛跟蹤技術，將貨況信息數據自動識讀輸入信息平臺計算機系統，在運送過程中利用GPS跟蹤技術方法和手段，可以為企業提供準確的數據采集和跟蹤反饋的有效解決手段，在企業的車輛追蹤，所運送物品追蹤和供應鏈的身份識別與位置定位等方面都可協助企業充分有效地解決目前商砼企業中混凝土運輸管理存在的問題。
商砼車載監控系統跟目前應用較廣泛使用的GPS系統相比，車載監控系統不僅能跟蹤記錄車輛的地理位置，還能對商砼車的運行狀況和駕駛員的工作進行全過程監控和記錄，防止司機疲勞駕駛或違規操作，以保證車輛行駛安全，在發生油料盜竊及商砼丟失時，可作為區分責任的有力證據，監督駕駛員在樹立公司良好形象同時維護公司和客戶的利益。
(三) 系統組成
1. GPS商砼車正反轉實時監控方案
工作原理簡介
–通過在商砼車罐體傳動部位安裝正反轉傳感器
–將正反轉傳感器采集的罐體正反轉信號通過GPS車載終端，GPRS無線通信模塊實時傳輸?shù)紾PS后臺服務器
–GPS服務器對正反轉數據進行處理后，將這些數據實時展現出來
正反轉數據
–當任何一個人都可以隨時知道商砼車的任何一個位置點的正反轉情況，司機就不敢在運輸途中反轉卸料，再加上車輛的非工地外反轉報警功能，徹底杜絕丟料現象！

2.針對司機偷油倒賣的解決方案
–方案：加裝高精度油量傳感器實時采集油箱油量；
實時采集油箱油量變化引起的油箱液面高度變化信號，根據這個信號判斷油量變化；
–優點：測量精度比較高；
–缺點：成本比油浮子高，安裝復雜；

3.針對司機虛報過路過橋費的解決方案
–GPS獨有的軌跡時間查詢，可以準確地查詢到一個特定時間點車輛的實際位置；
–管理人員可以用司機提供的過路過橋費票據上的時間作為查詢要素，查詢出車輛的實際地理位置和票據上的收費位置比對，如果查詢的地點和票據上的差距很大，就可以證明這個是假票；
–用技術手段杜絕司機造假過路過橋票據的念頭；

4. 進出區域記錄：
–自動記錄每輛車進出工地的時間、地點、趟程，并生成報表。
(四) 本車輛管理信息系統的特點
? 強大的車輛準確定位、實時監控、高效調度功能
? 車上油箱的油量實時監控
? 車上混凝土砼罐的轉向（正、反轉及不轉）檢測及報告
? 可提供標準的數據接口，可實現與用戶相關信息系統、110、119應急救援系統等的無縫對接
? 支持多種行業運營，方便用戶今后業務拓展
? 支持多中心級連、支持移動中心
? 系統架構采用C/S和B/S混合架構，方便用戶在各種場合使用，滿足專業和普通用戶的個性化要求
? 可以采用北斗+GPS聯合定位，更加快速和可靠
? 詳盡的各省市電子地圖
? 系統具備自檢功能，保證安全穩定，降低系統維護成本
? 可同時支持多種通信方式，包括GSM/CDMA 短消息、GPRS、3G
? 支持文字信息發送、通播
? 支持終端采集圖片信息回傳顯示、存儲和查詢
? 支持終端對車上的油量、油位、溫度及壓力等安全危品運輸數據進行采集；
? 車載終端完全符合國家和行業標準，通過了相關的質量認證
? 車載終端采用防震設計，良好的密封性，具備防潮、防塵性能
? 車載終端外接選配的語音播報顯示屏可以實現文字信息接收與顯示或讀報
? 車載終端外接選配的專用攝像頭可以實現圖片信息的遠程抓取和回傳存儲與顯示
? 終端設備具有遠程診斷和遠程升級功能，維護管理更方便，成本減低
(五) 系統建設原則
（1）、先進性原則
“GPS監控中心”系統是一個綜合性電子系統工程，集GPS技術、數據通信技術、計算機網絡技術、地理信息技術及顯示技術等各種先進技術成一體。在信息共享、集約發展的新形勢下，依托各種相關系統的強有力支撐，構建一個信息互通的綜合信息系統。系統設計采用標準化、模塊化系統集成技術，使系統具有開放性、兼容性和擴充性。系統整體建設采用成熟的高科技技術，既反應當前科學技術發展的先進水平又具有發展?jié)摿Α?/span>
（2）、可靠性原則
由于GPS系統使用環境的特殊性，可靠性主要體現在兩個方面：一是中心系統的可靠性，包括硬件系統的可靠性，操作系統、數據庫、中心服務系統等軟件平臺的可靠性；二是車載終端的可靠性，主要是能夠穩定可靠的工作。
（3）、可擴展性原則
系統建設采用統一設計、分步實施原則，制定統一的技術體制，統一的互連物理接口和統一的互連協議。
系統具有良好的擴展性，當用戶數量增加時，能夠增加用戶服務終端的數量和應用種類，能夠成倍增加接入調度服務分支機構；監控范圍擴大時，能夠擴充支持不同的無線通信協議；車載終端種類增加時，能夠方便地接入中心系統，保護用戶投資。
（4）、多樣性原則
“GPS監控中心”與無線通信系統數據中心之間的數據通信應支持多種通信方式，采用平臺化設計，可以同時接入多種不同的通信系統，如GSM、GPRS、CDMA及其它無線通訊系統等。
（5）、實用性原則
整個系統的操作以方便、簡潔、高效為目標，多操作平臺整體設計、統一操作，既充分體現快速反應的特點，又便于工作人員進行業務處理和綜合管理，便于領導層、管理層及時了解各項統計信息和決策信息。

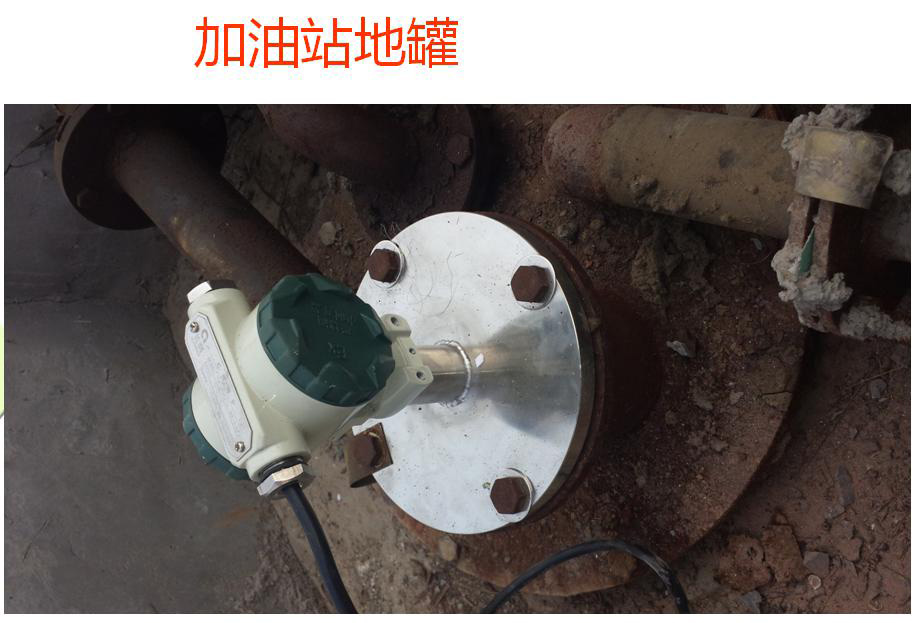

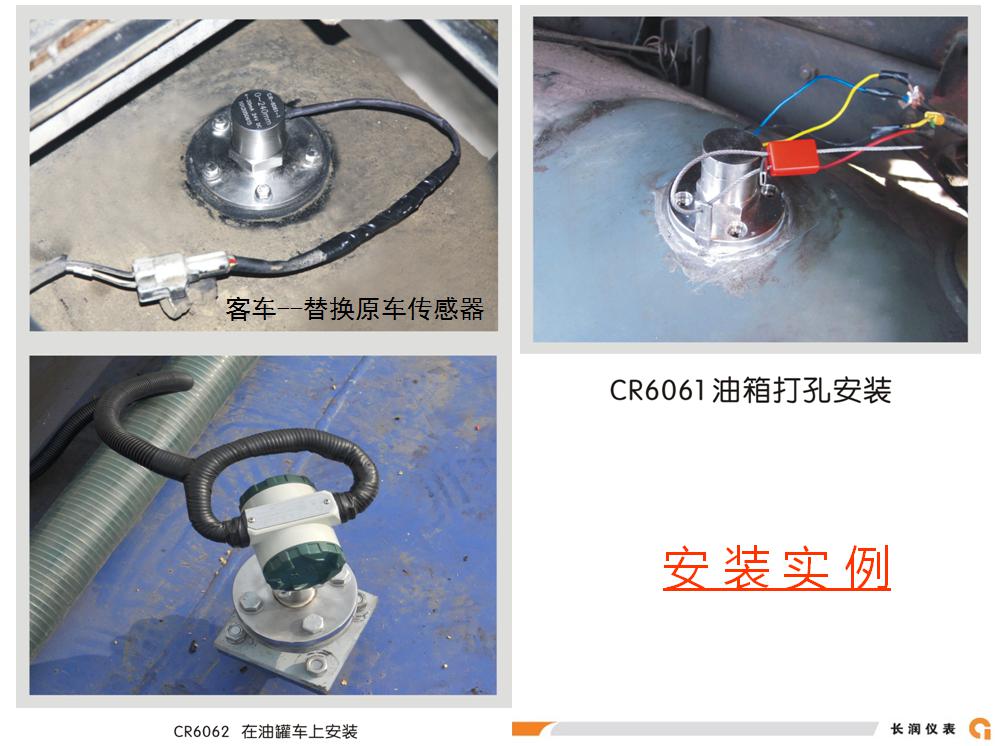

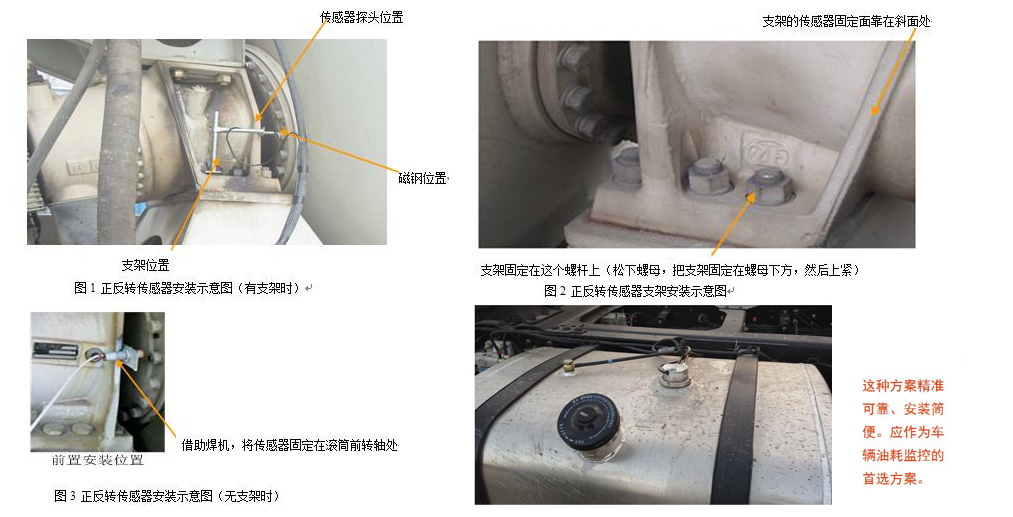

(六) 產品安裝圖片

(七) 商砼調度管理系統基本操作流程

商砼車調度管理系統以位置服務平臺為基礎,針對商砼車行業開發的一個行業客戶端產品,包括檔案管理，合同管理，區域管理，任務單管理,調度管理以及定位監控等基本功能。

一．用戶類型以及權限
調度系統部署之后，在使用時，首先要理解后臺用戶之間的權限關系。

1.調度系統的用戶是從EXLIVE位置服務平臺創建的用戶，用戶級別最高權限為二級管理員，二級管理員可以創建多個普通監控員。
備注：二級管理員以及普通監控員可以登錄調度系統，其他帳號無權限登錄調度系統。

2.各個二級管理員之間的信息是獨立的；

3.同一個二級管理員創建的多個普通監控員，多個普通監控員之間的信息是共享的；

二．.如何獲取商砼調度系統帳號？
調度系統部署之后，使用系統管理員或者一級監控員登錄，創建二級管理員，這里以一級管理員登錄創建二級管理為例進行說明：
一級管理員登錄EXLIVE位置服務平臺的操作步驟

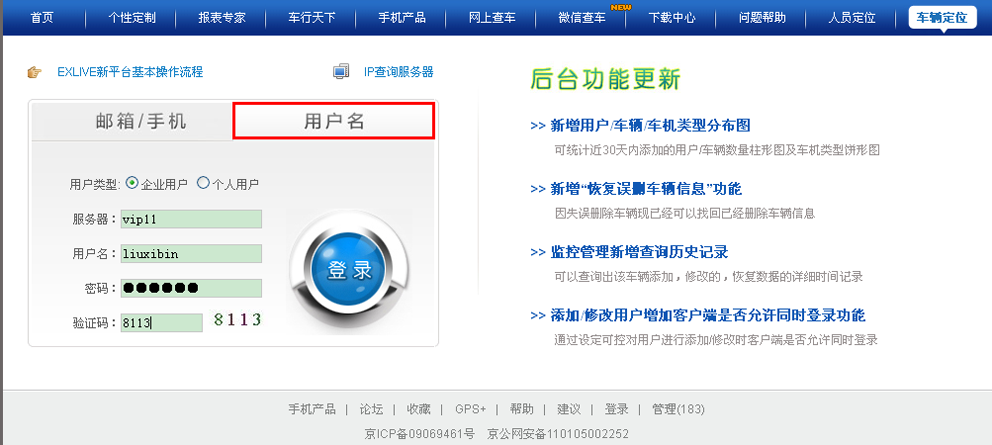

1.打開www.exlive.cn,選擇--車輛定位，選擇自己的服務器，用一級管理員登錄系統，點擊“登錄”即可，如圖1

圖1

2.創建客戶：根據自己運營模式創建客戶

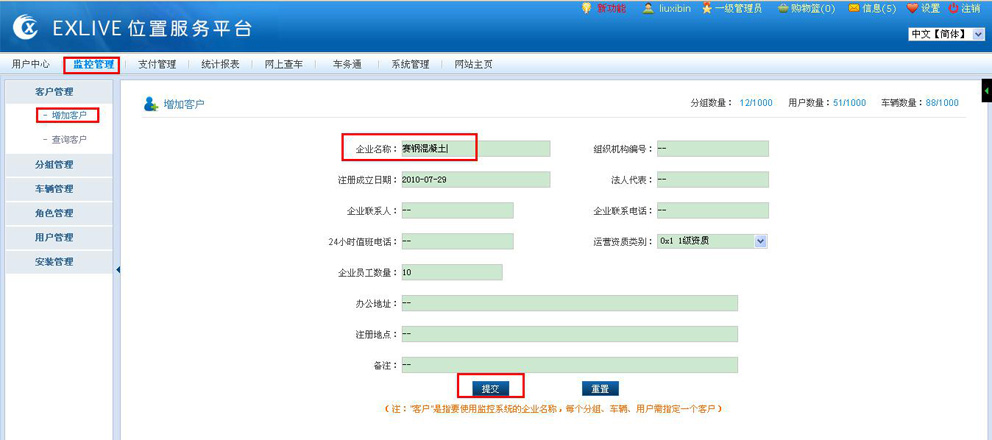

選擇“監控管理—客戶管理—增加客戶”，填寫客戶基本信息，點擊提交即可；如圖2

圖2

3.創建二級管理員

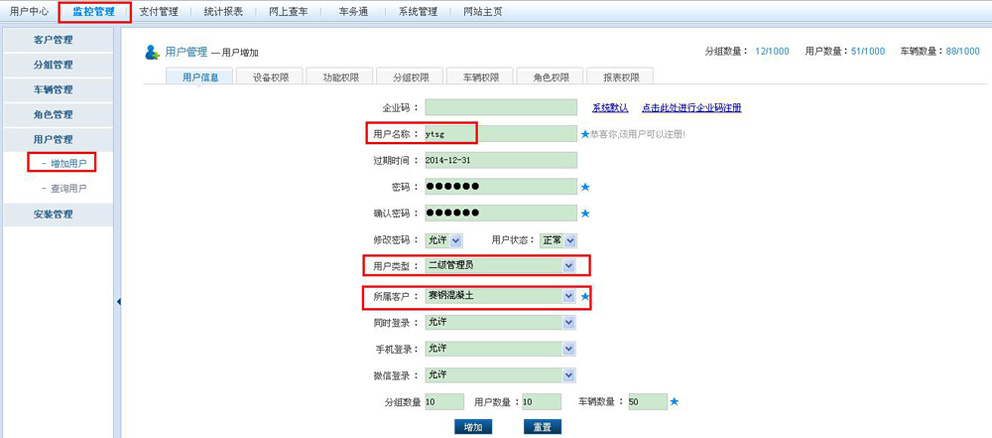

選擇“監控管理—用戶管理—增加用戶，填寫用戶基本信息，選擇過期時間，選擇如圖2創建的客戶信息，點擊“增加”即可，如圖3

圖3

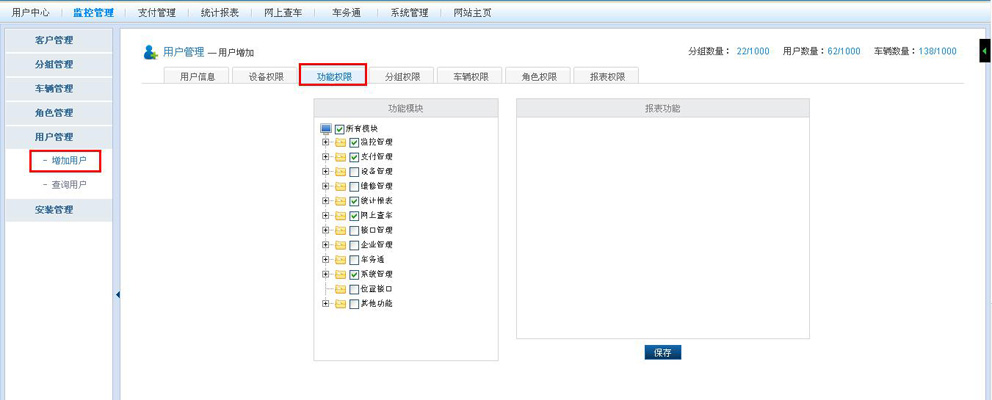

為用戶分配設備權限，功能權限，根據自己需求打勾選中相應模塊即可，如圖4

圖4

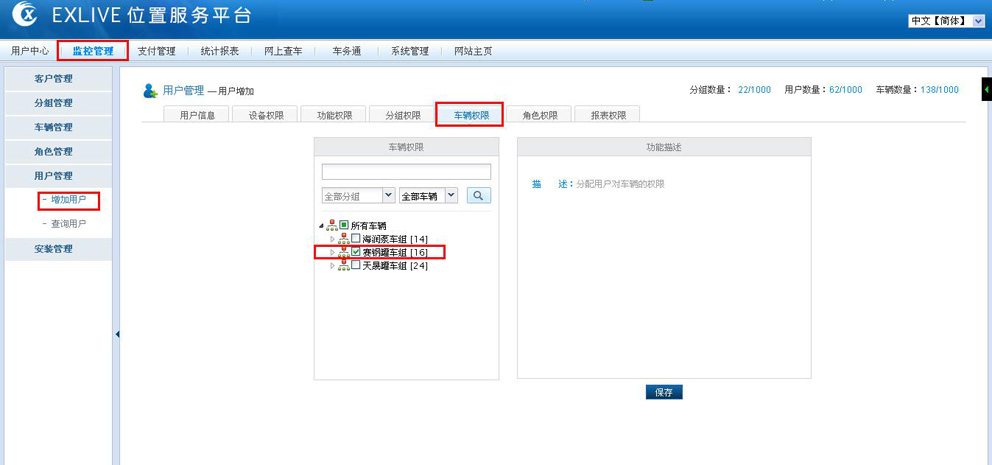

為用戶分配車輛權限，如圖5
備注：（調度系統車輛可以自動從EXLIVE位置服務平臺獲取，此例為一級管理員加車分給二級管理員車輛權限，二級管理員自己加車也可以）

圖5

三．如何登錄商砼管理調度客戶端？
安裝好調度客戶端之后，配置好對應的服務器地址之后，點擊可執行程序

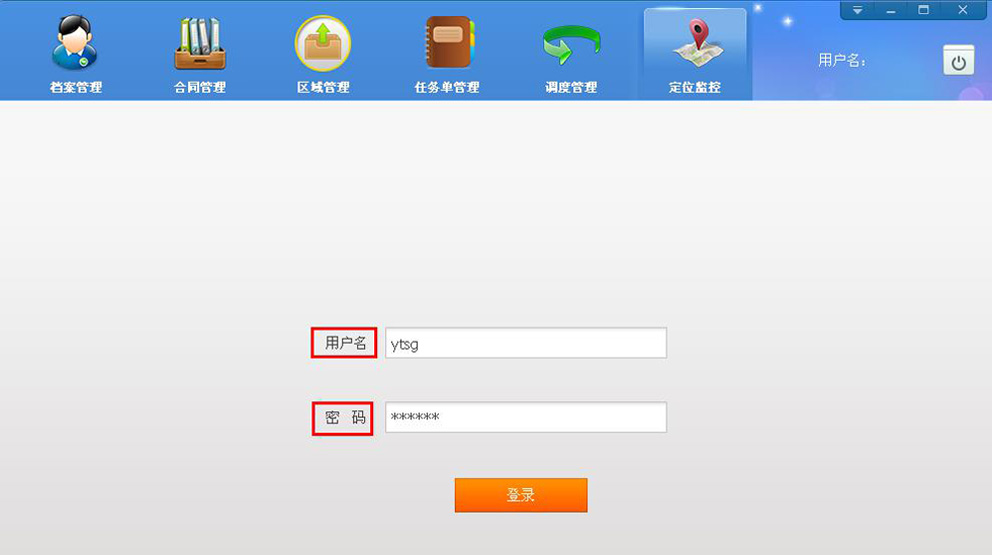

，輸入圖3創建的二級管理員用戶名，密碼，點擊登錄，如圖6

圖6

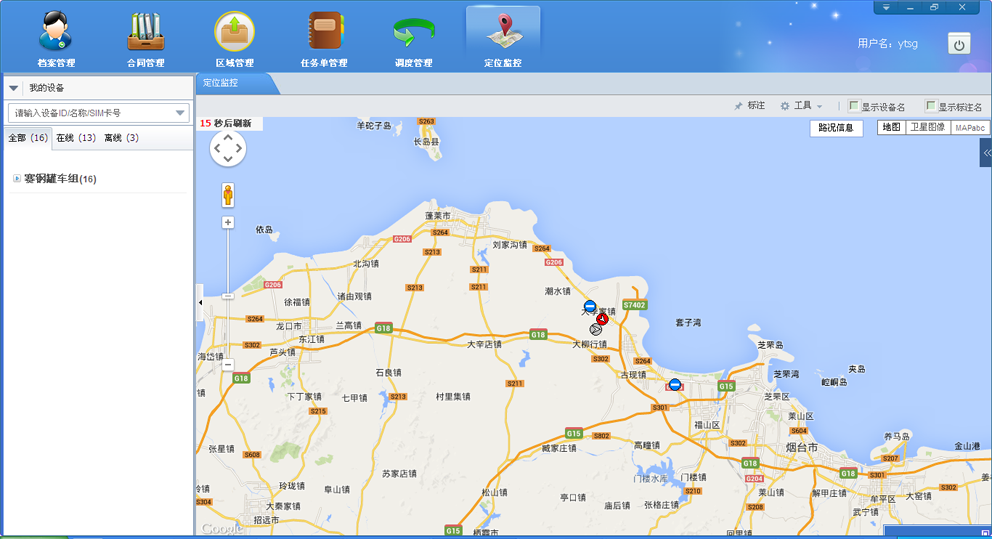

成功登錄商砼調度客戶端，自動監控界面，如圖7

圖7

四．商砼調度客戶端包括哪些內容？
商砼調度客戶端包括檔案管理，合同管理，區域管理，任務單管理,調度管理以及定位監控等基本功能，下面逐一進行介紹。

1. 檔案管理包括：客戶檔案，駕駛員檔案，車輛檔案信息的增刪改功能；

A. 客戶檔案包括客戶信息的錄入、修改、刪除，查詢等功能，有效的統計客戶的相關信息；
如何增加客戶，修改/刪除、查詢客戶信息？

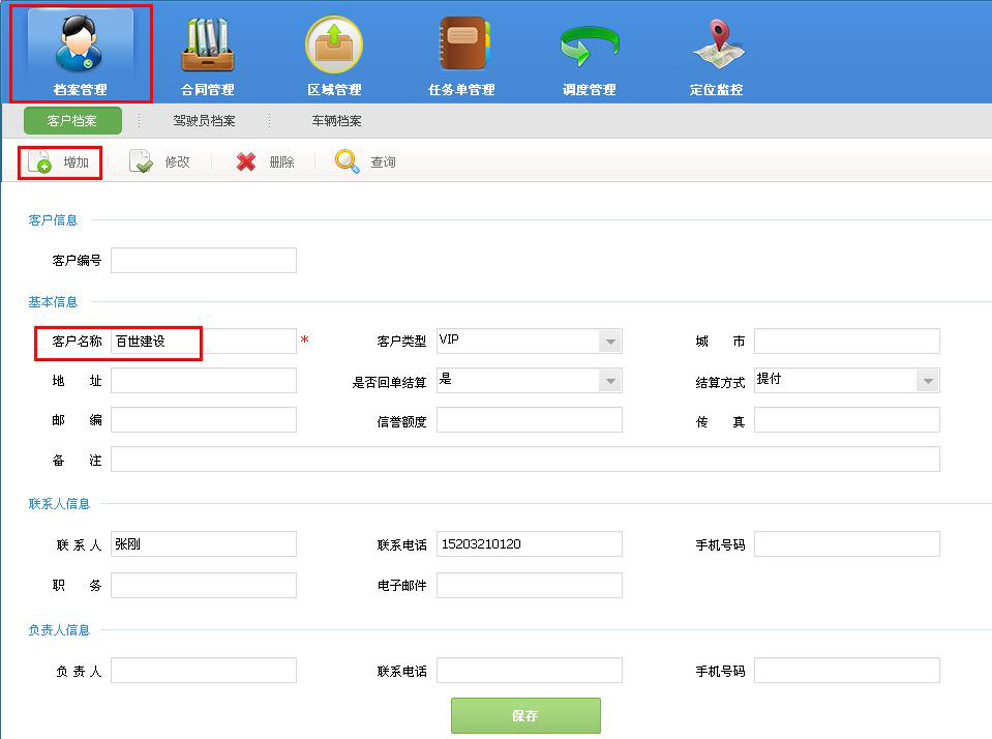

登錄商砼調度客戶端，選擇檔案管理---客戶檔案，點擊“增加”功能按鈕，填寫客戶信息，紅色帶*的為必填項，其他項可選擇性填寫，點擊保存，即可增加客戶成功，如圖8

圖8

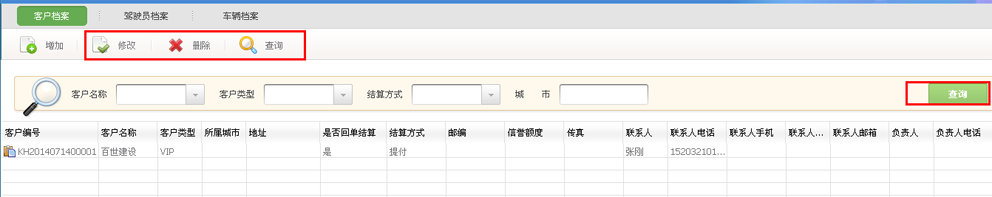

增加成功，客戶信息以列表形式顯示出來如圖9，客戶信息可以進行修改、刪除，查詢等功能，這里不做詳細說明了

圖9

B. 駕駛員檔案：駕駛員信息的錄入、修改、刪除，查詢等功能，一輛設備可以有多個駕駛員信息的錄入統計。
如何增加客戶，修改/刪除、查詢駕駛員信息？

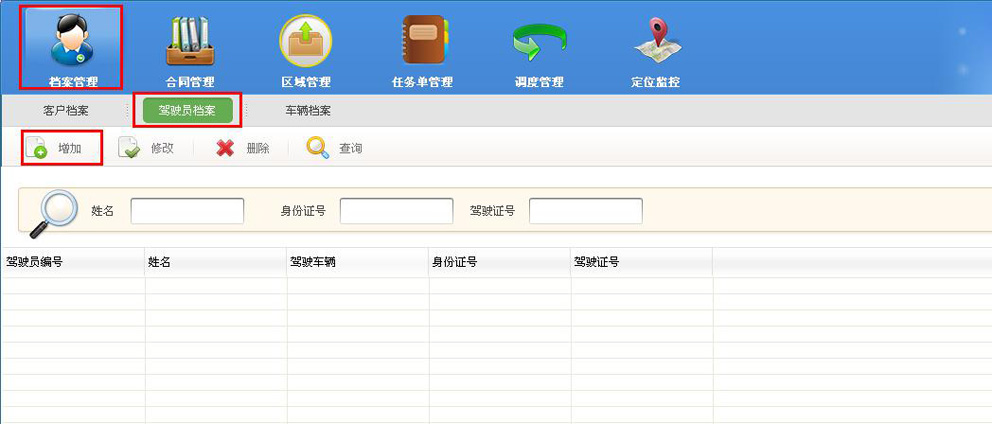

登錄商砼調度客戶端，選擇檔案管理---駕駛員檔案，點擊“增加”功能按鈕，填寫駕駛員信息，紅色帶*的為必填項，點擊保存，即可增加客戶成功，如圖10，圖11

圖10

圖11

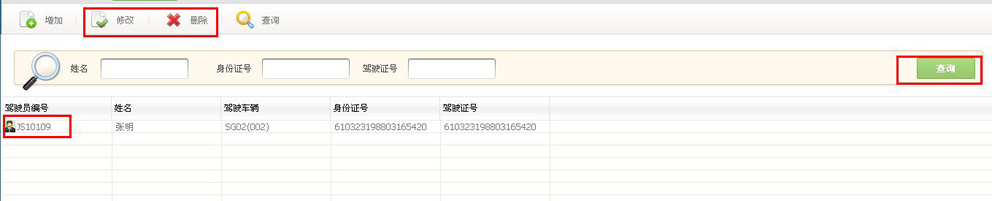

添加成功的駕駛員信息以列表形式顯示出來，可以修改、刪除，模糊查詢等功能，如圖12

圖12

C. 車輛檔案：調度系統的車輛是從位置服務平臺錄入之后，自動獲取過來的，車輛檔案是來完善車輛的內部編號，核定承載方量，以及車輛類別等其他調度信息的功能模塊。
如何增加內部編號？

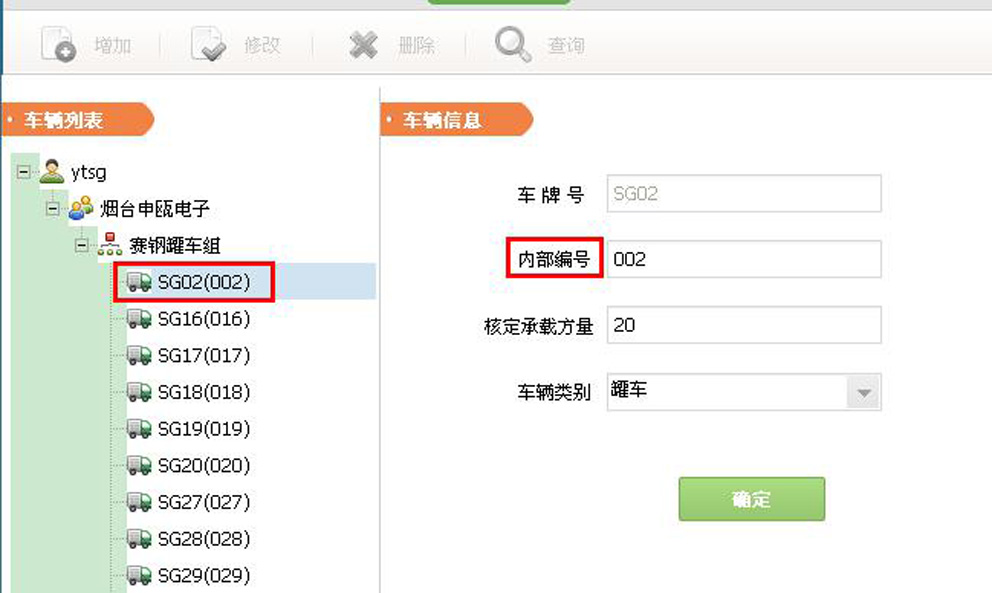

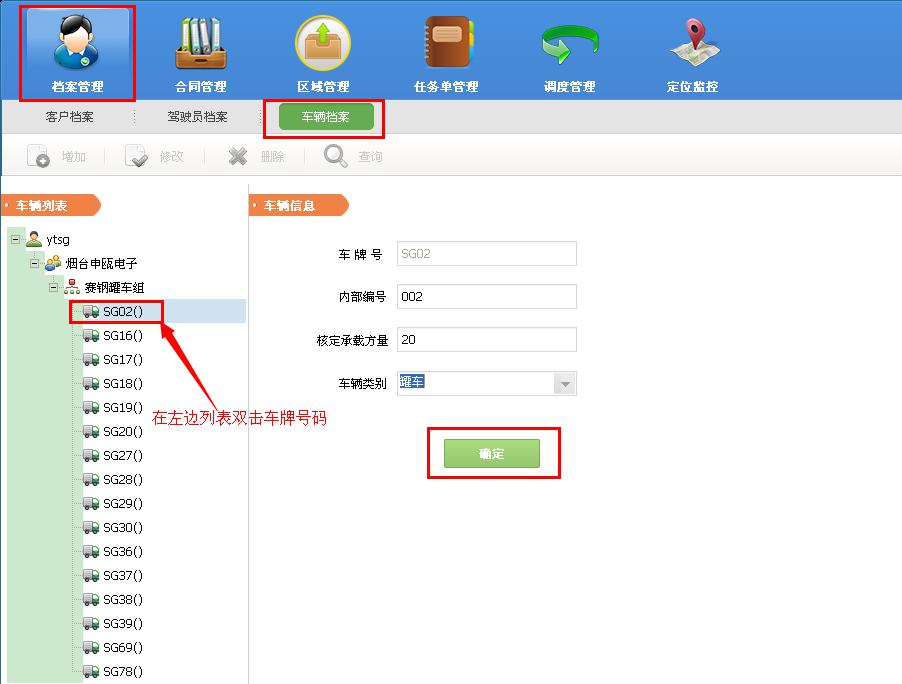

登錄商砼調度客戶端，選擇檔案管理---車輛檔案，在左側樹形功能窗選擇要添加內部編號的車牌號碼雙擊，在右側車輛信息中填寫對應的內部編號，核定承載方量，車輛類別，點擊確定即可增加成功，如圖13

圖13

車輛檔案信息完善完整如圖14

圖14

2. 定位監控

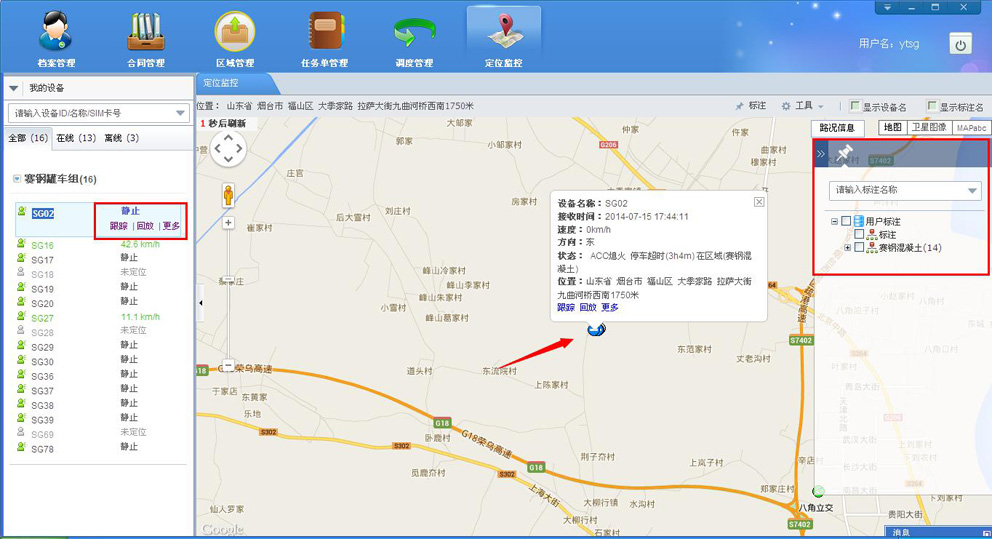

定位監控功能模塊包括了對車輛的位置顯示，追蹤，軌跡回放，下發命令，標注管理等功能，如圖15

圖15

定位監控中對車輛的位置顯示，追蹤，軌跡回放，下發命令這幾項功能跟EXLIVE位置服務平臺中的新版bs網上查車功能一致，這里不做詳細說明，重點對標注管理進行說明。
A.如何在定位監控中添加廠區跟工地？
具體步驟如下：
添加廠區

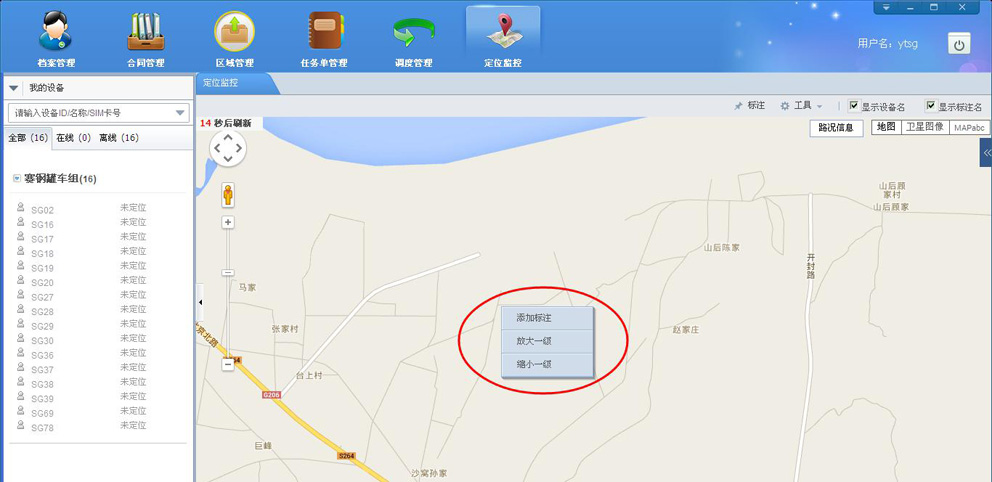

在商砼調度客戶端---定位監控中，找到廠區實際位置進行標注，在地圖位置點擊鼠標右鍵，出現添加標注彈出框，如圖16

圖16

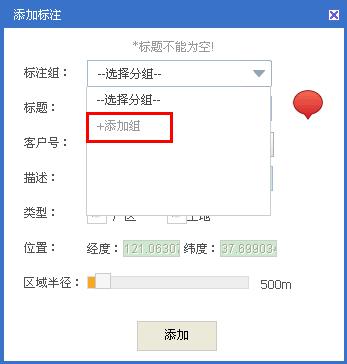

第一次添加標注時，需要先添加標注分組，在彈出的添加標注對話框中，在標注組中鼠標左擊下選擇添加組，如圖17

圖17

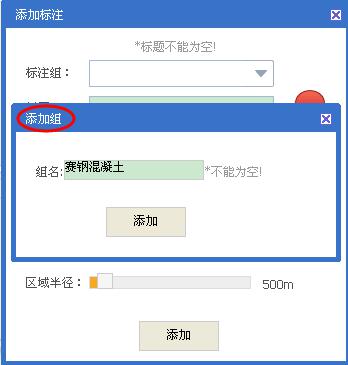

彈出“添加組”對話框，輸入標注分組名稱信息，點擊“添加”，如圖18

圖18

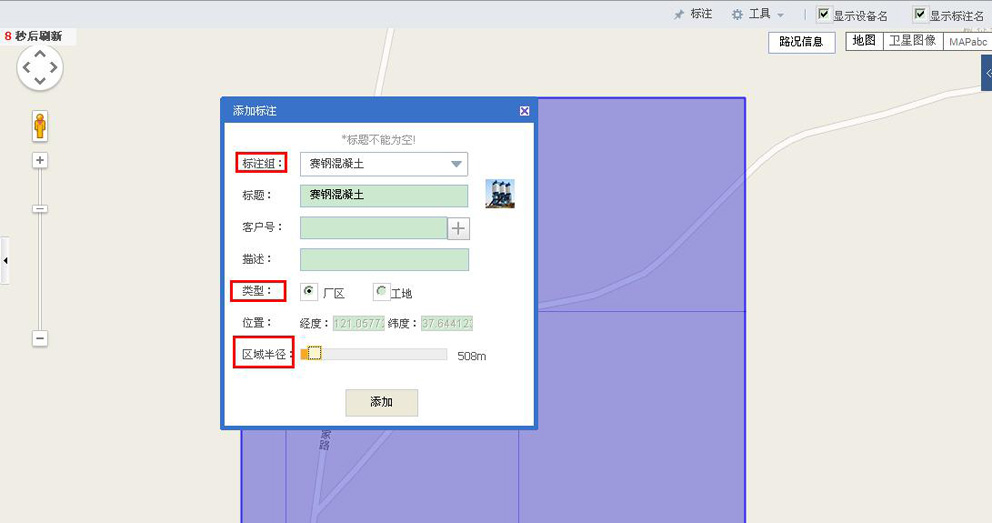

選擇好所屬標注分組，添加廠區，輸入廠區名稱，選擇好標注類型，標注圖標在提供列表里面自行選擇，標注范圍可進行拖動控制，如圖19

圖19

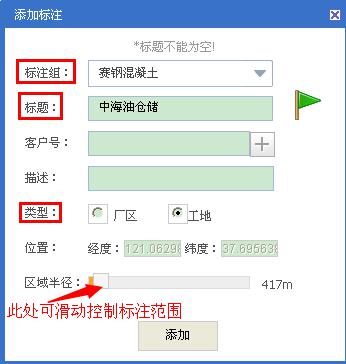

添加工地，在地圖上選擇好對應的位置鼠標右鍵，在彈出的添加標注對話框中，輸入名稱，選擇好標注類別，控制好范圍，如圖20

圖20

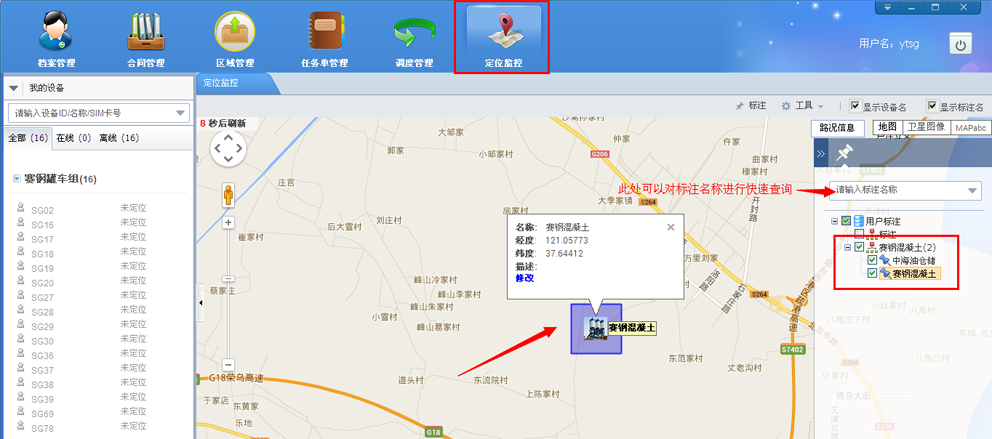

添加好的廠區跟工地，顯示在地圖上以及地圖右側的標注管理列表中，如圖21

圖21

B.如何修改標注？

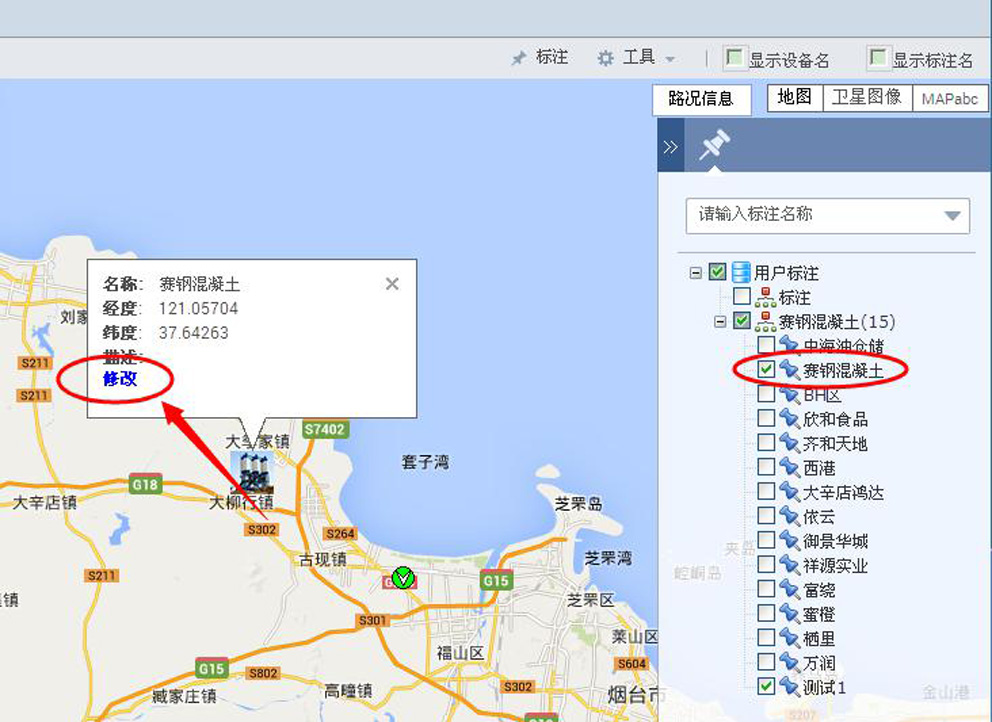

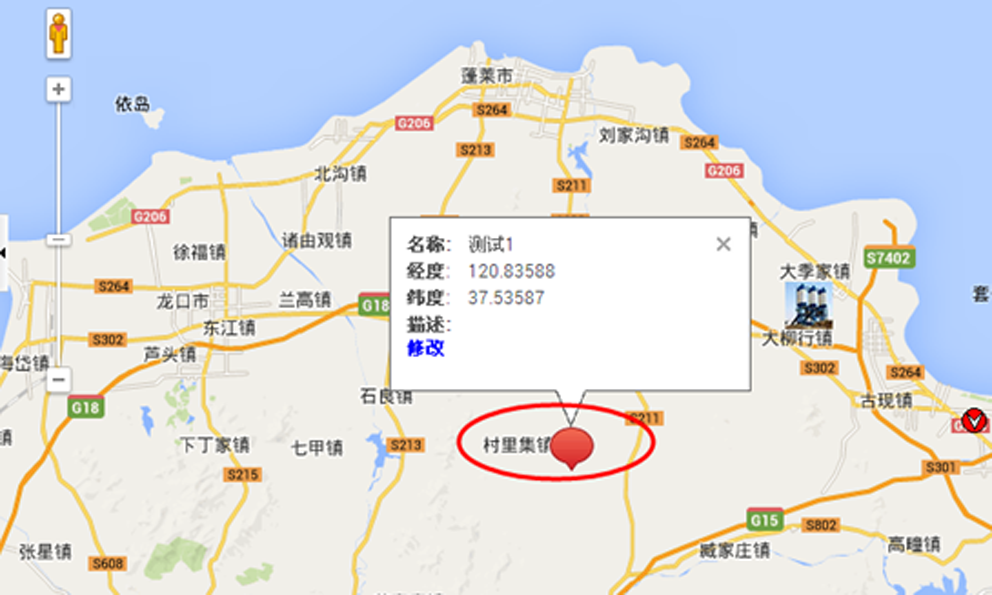

在定位監控，地圖右側標注管理中選中要修改的標注雙擊，在地圖標注信息中選擇”修改“按鈕，填寫修改的信息即可修改成功，如圖22

圖22

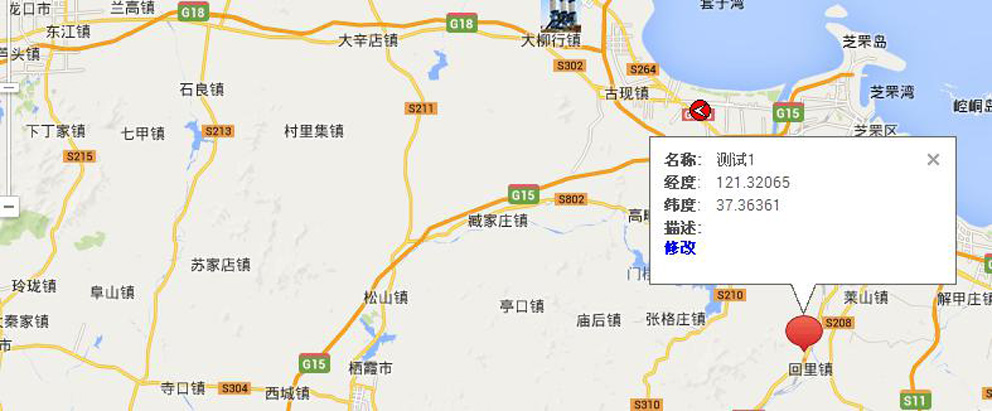

標注位置畫錯或者需要改變，可直接鼠標左擊在地圖中拖動標注圖標就可以改變標注的位置，點擊保存即可，如圖23
修改標注前標注位置

圖23

修改中，直接鼠標左擊在地圖中拖動標注圖標移動到正確位置之后，點擊保存即可，如圖24

圖24

修改成功后位置，如圖25

圖25

3. 區域管理
區域管理顯示出廠區跟工地編號，名稱，屬性等信息；

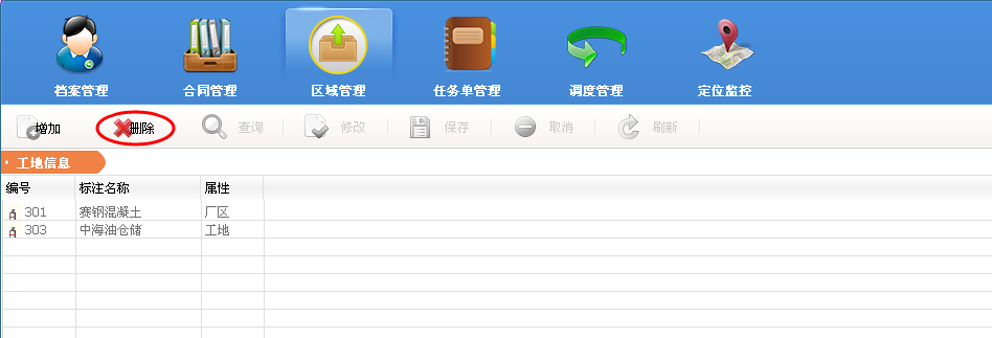

標注的刪除是在區域管理里面進行刪除的，如圖26

圖26

4. 合同管理
合同管理主要是建立工程名稱和工程施工地址，綁定客戶名稱（即委托單位，施工單位）的一個大的功能模塊。
如何創建合同？

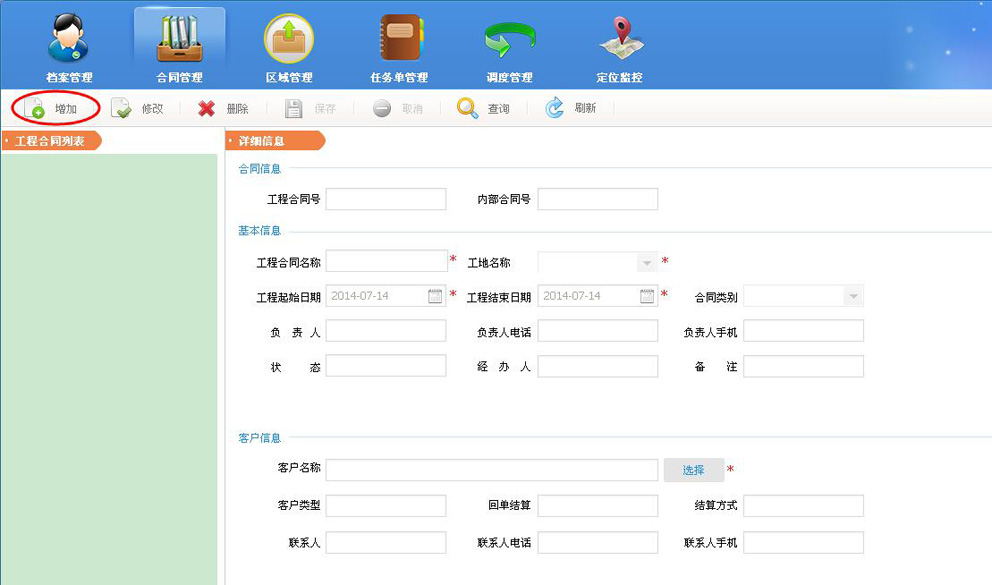

在商砼調度客戶端中選擇合同管理，點擊“增加”按鈕，如圖27

圖27

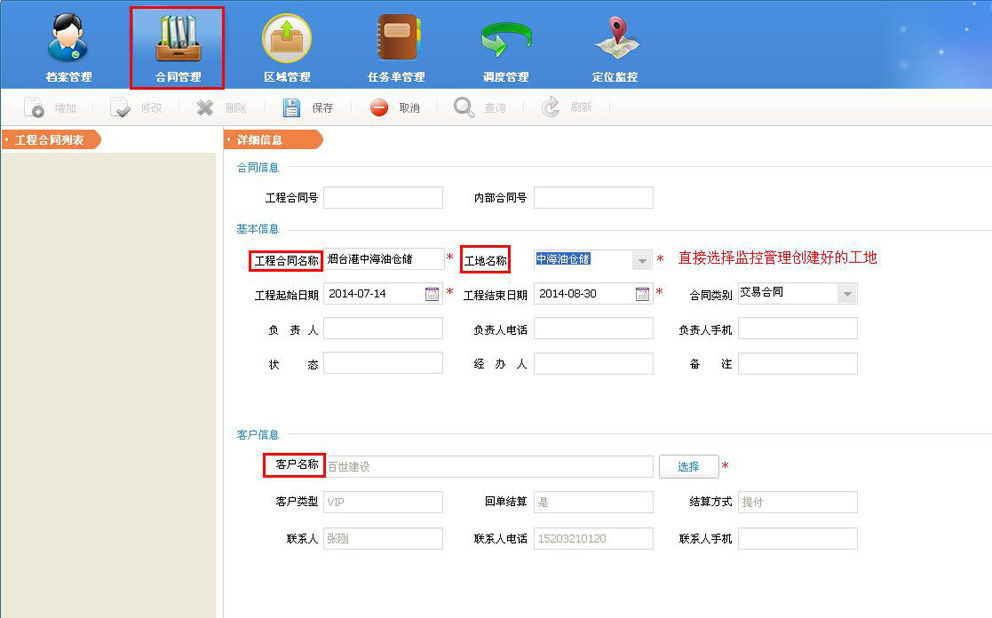

填寫工程合同名稱，選擇定位監控中事先添加好的工地名稱，選擇客戶管理中對應的客戶名稱，紅色帶*為必填項，填寫完信息點擊“保存”如圖28

圖28

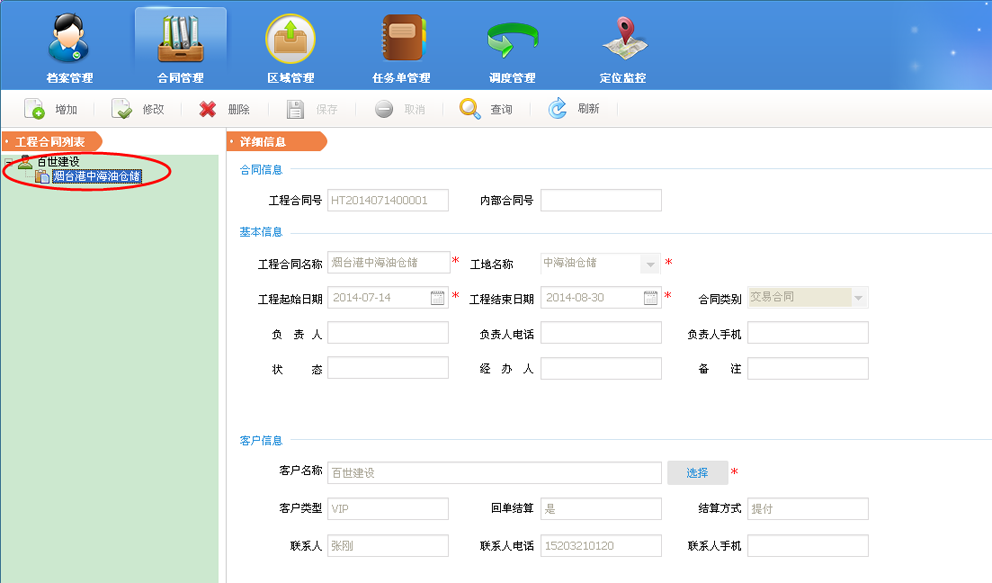

合同創建成功，現在在左側樹形列表，如圖29

圖29

5. 任務單管理
任務單管理是依據工程合同來建立任務單的模塊，任務單內容包括工程施工部位，廠區，澆注方式，水泥強度，標號，預計方量，運距等信息，帶紅色*號為必填選項。
如何創建任務單？

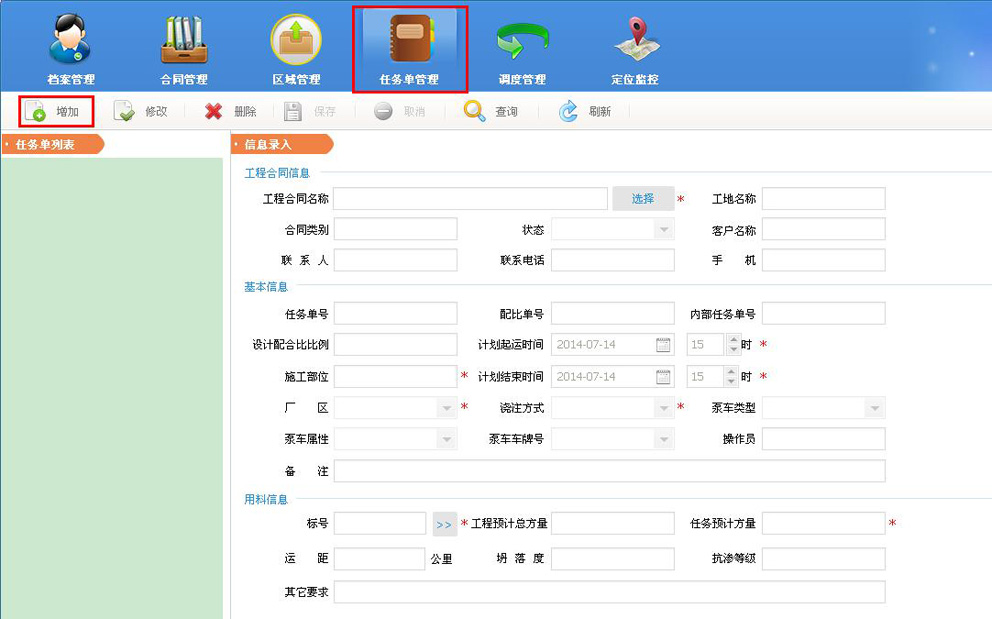

在商砼調度客戶端中選擇任務單管理，如圖30

圖30

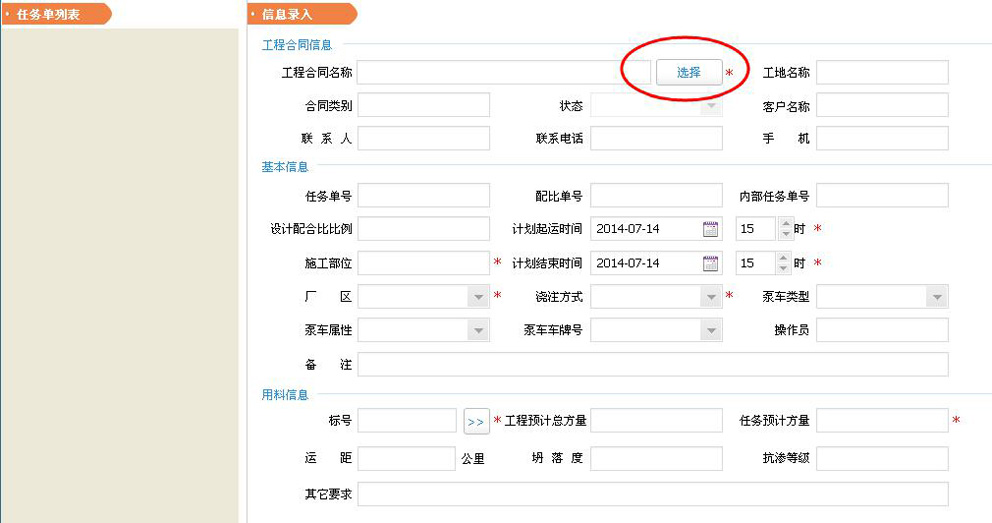

點擊“增加”按鈕，點擊“選擇”按鈕，選擇對應工程合同名稱，如圖31,32

圖31

圖32

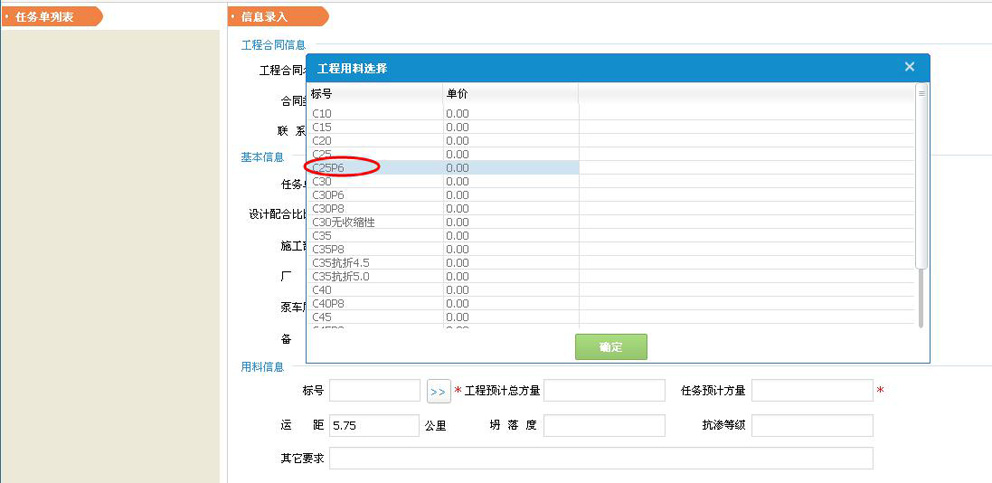

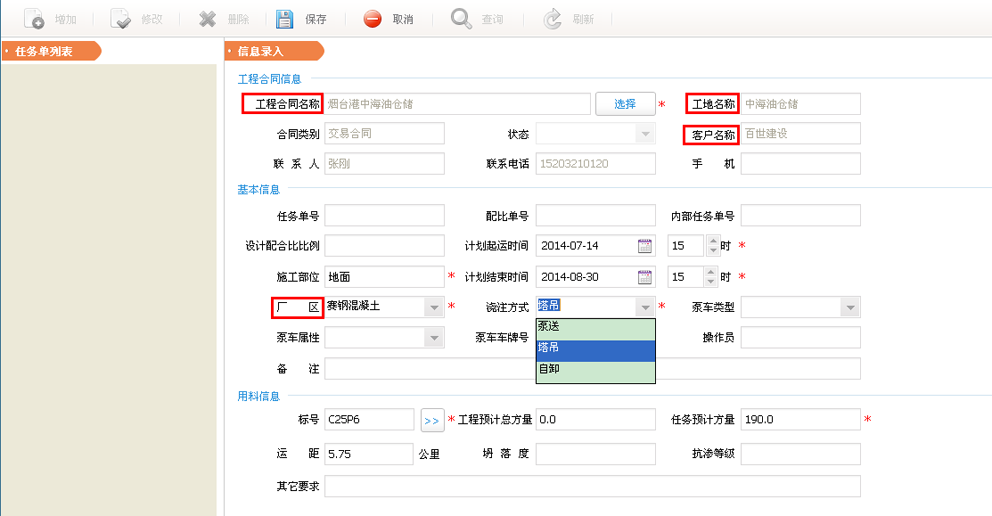

選擇標號，如圖33，填寫好廠區，預計方量，澆筑方式等需要填寫的信息，如圖34

圖33

圖34

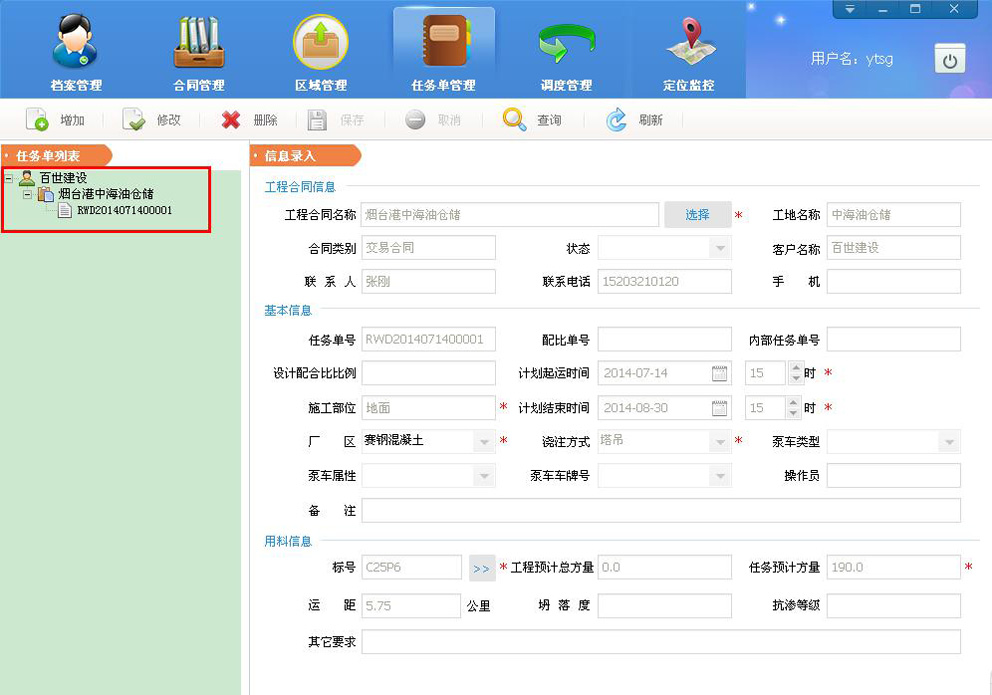

點擊“保存”，任務單信息即可創建成功，任務單信息自動編號顯示在界面左側樹形列表中，如圖35

如圖35

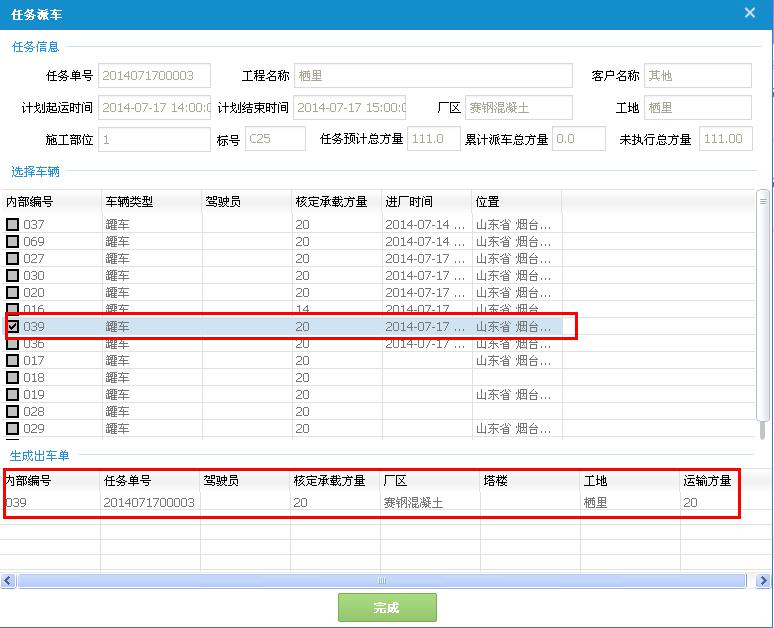

6. 調度管理

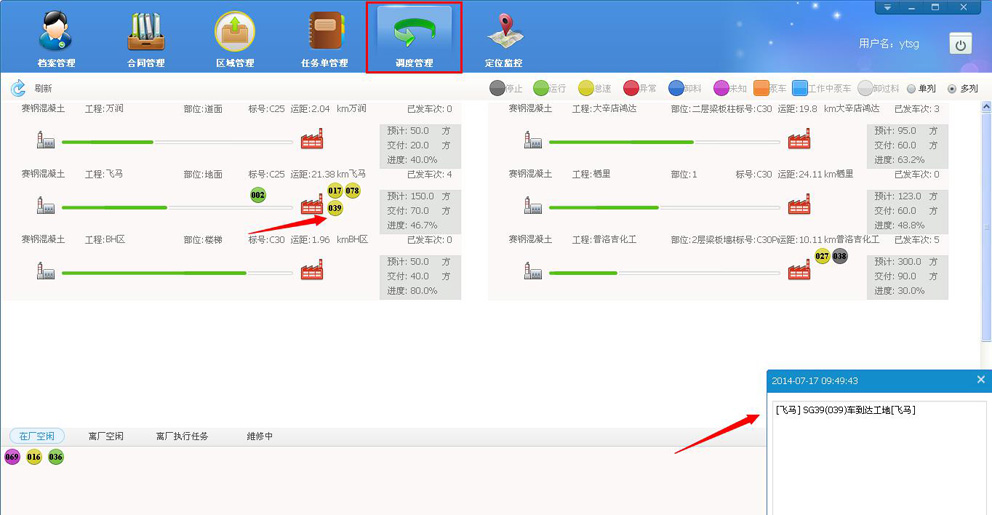

根據車輛和物料的實時動態信息管理（位置信息，任務信息，當前運行狀況，工地的車輛數量和到位狀況等車輛動態綜合信息），結合地圖，科學的進行合理調度，滿足更多的工地任務需求，最大限度減少工地壓車斷料的現象發生。

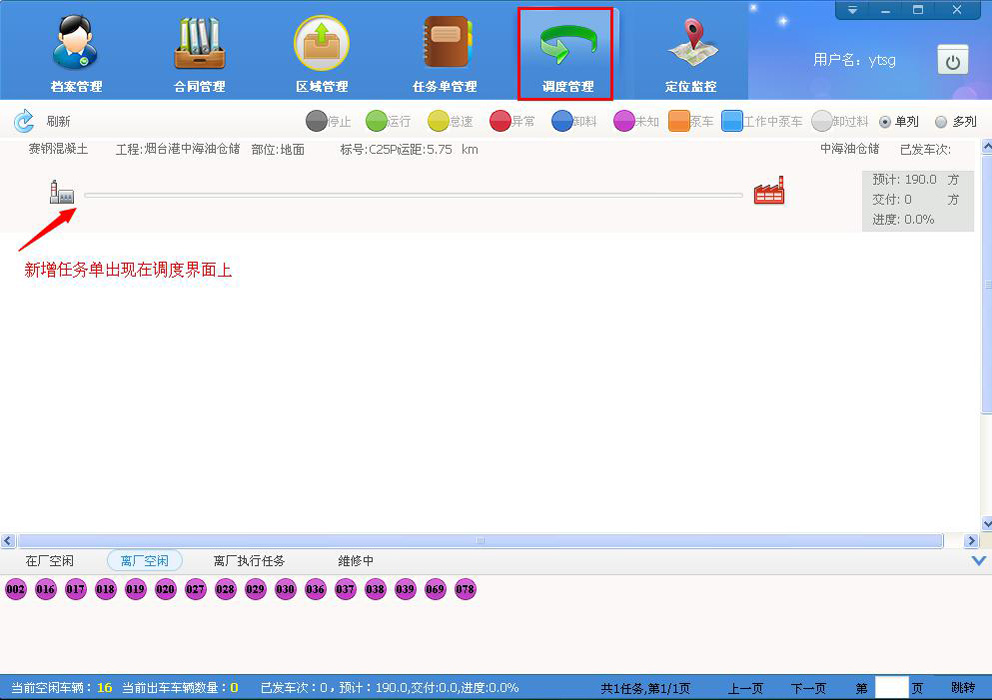

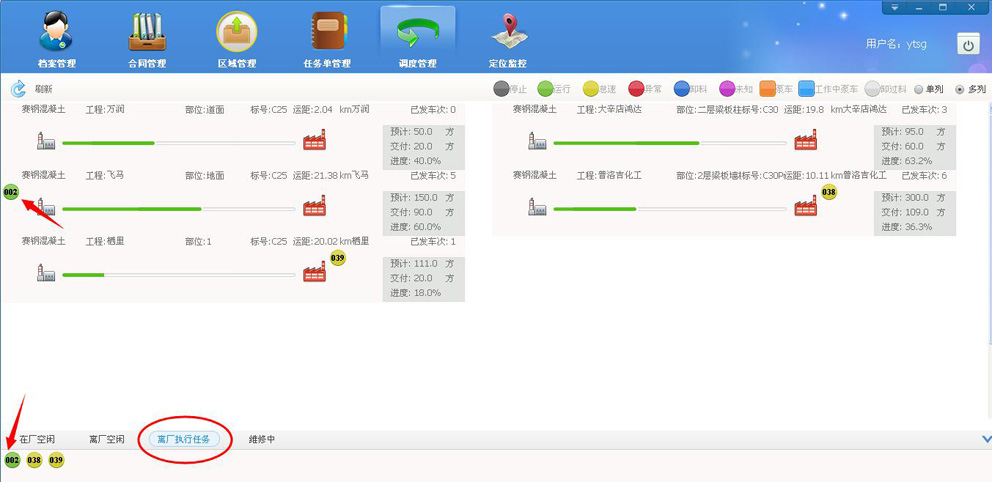

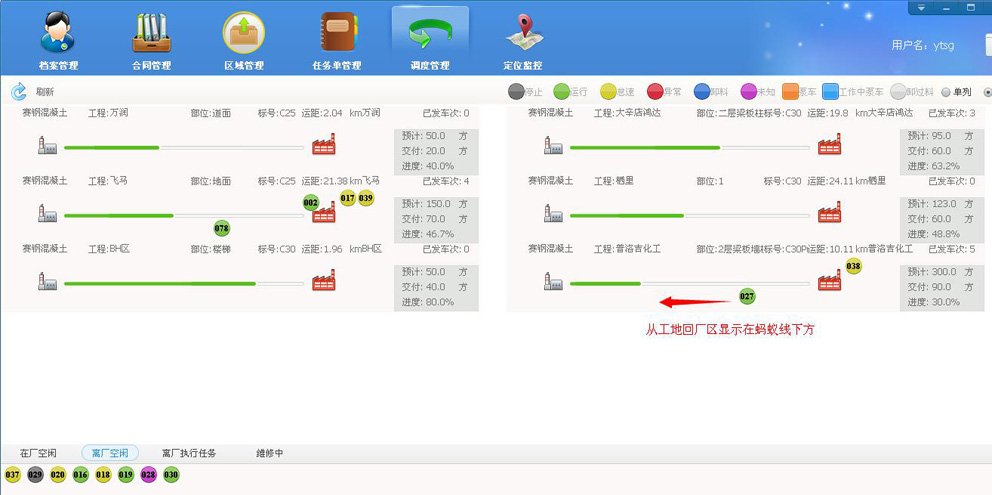

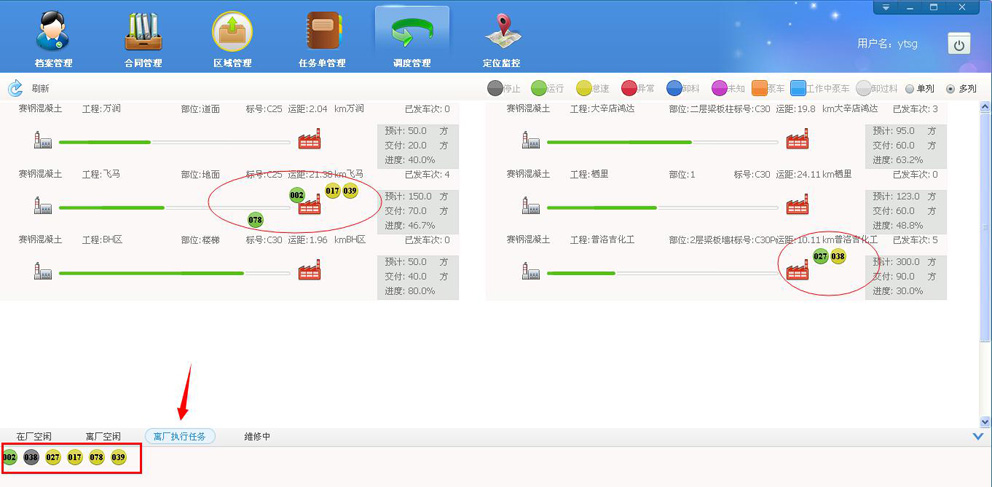

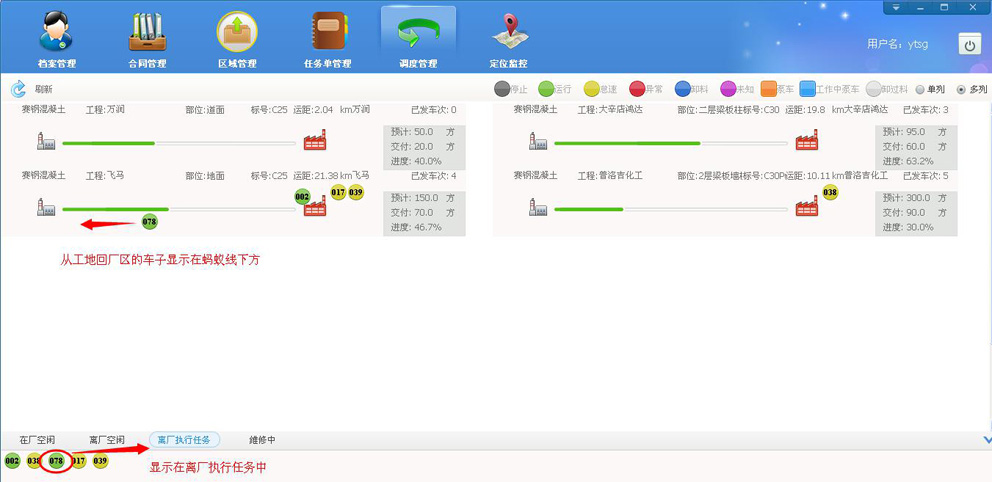

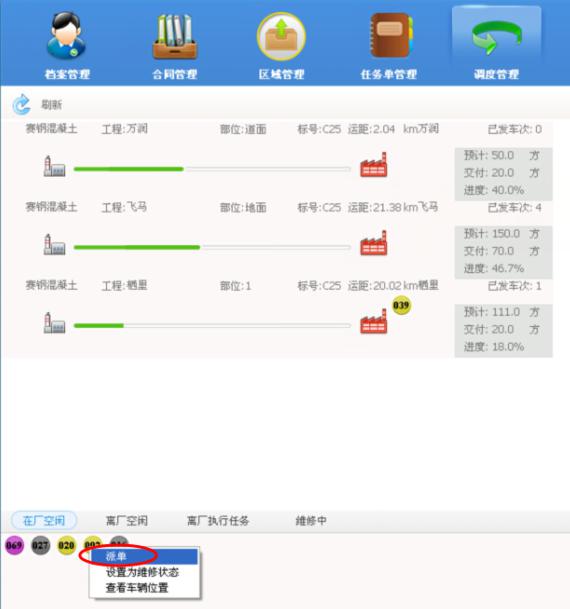

如圖35創建的任務單以螞蟻線形式顯示在調度界面上，如圖36
